Design med dubbla ändar: Hur en hjulnyckel med rakt handtag täcker flera fordonsklasser i ett verktyg

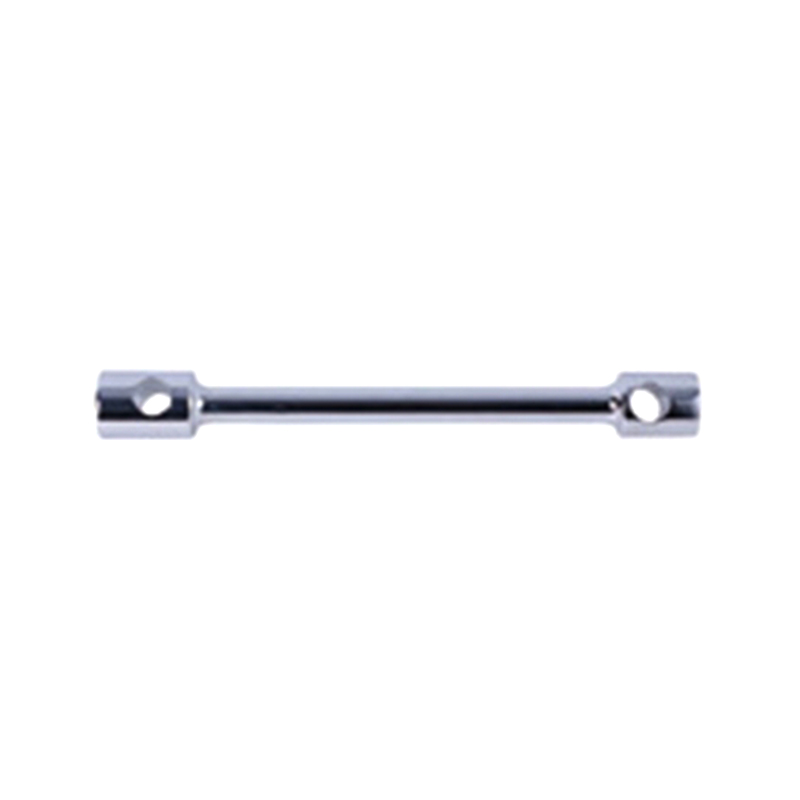

Den grundläggande tekniska logiken i en rakt handtag hjulnyckel är okomplicerad men lätt att underskatta: genom att placera två olika hylsstorlekar i motsatta ändar av en enda stång, eliminerar verktyget behovet av att bära separata skiftnycklar för olika fordonstyper. I en reparationsverkstad som servar sedanbilar, lätta lastbilar och skåpbilar inom samma skift, innebär detta att en tekniker sträcker sig efter ett verktyg istället för tre – en liten förändring som förenar till meningsfulla tidsbesparingar under en hel arbetsdag.
Parning av sockelstorlek är det mest följdriktiga specifikationsbeslutet i denna design. Effektiva sammankopplingar följer principen att spänna över två angränsande fordonsklasser — tillräckligt stora för att undvika redundans, tillräckligt nära för att förbli relevanta över en realistisk servicemix. De mest lagerförda kombinationerna i professionella reparationsmiljöer är:
| Sockelparning | Primärt fordonsskydd | Typiskt tillämpningssammanhang |
| 17 mm / 19 mm | Kompakta till medelstora personbilar | Stadsverkstäder, återförsäljare |
| 19 mm / 21 mm | Mellanstora sedaner till mellanstora stadsjeepar | Allmänna bilverkstäder |
| 21 mm / 24 mm | Fullstora SUV:ar till lätta lastbilar | Flottunderhåll, kommersiella fordonsbutiker |
| 22 mm / 24 mm | Skåpbilar och lätta nyttofordon | Logistikflottor, service av leveransbilar |
Reparationsverkstäder som har två eller tre skiftnyckelpar med raka handtag i detta sortiment kan täcka praktiskt taget alla passagerar- och lätta nyttofordon som de kan stöta på – till lägre totala verktygskostnader och med mycket mindre skåputrymme än en motsvarande hylssats. För verkstadsinköpschefer är denna kartläggning av fordonsklass till parning den praktiska utgångspunkten för lagerplanering.
Handtagslängd och vridmomenteffekt: Dimensionera en hjulnyckel med rakt handtag till jobbet
Till skillnad från en skiftnyckel där båda armarna bidrar samtidigt, genererar en hjulnyckel med rakt handtag vridmoment genom en enarmad spak. Det effektiva vridmomentet är därför direkt proportionellt mot handtagslängden - och att få handtagslängden rätt för målfordonsklassen är en specifikationsdetalj som skiljer verktyg som fungerar bekvämt från de som kräver överdriven fysisk ansträngning eller riskerar att övervrida mindre fästelement.
Förhållandet mellan handtagslängd, applicerad kraft och utgående vridmoment följer grundläggande spakmekanik: vridmoment (Nm) = applicerad kraft (N) × effektiv spaklängd (m). För en tekniker som applicerar 150 N handkraft - en bekväm ihållande ansträngning för de flesta vuxna - visar tabellen nedan det vridmoment som kan uppnås vid olika handtagslängder:
| Handtagslängd | Vridmoment vid 150 N Applied Force | Lämplig spännmutter Spec-serie | Rekommenderad fordonsklass |
| 300 mm | ~45 Nm | Upp till 80 Nm | Endast kompakta personbilar |
| 450 mm | ~68 Nm | 80–120 Nm | Personbilar och små stadsjeepar |
| 550 mm | ~83 Nm | 100–150 Nm | Mellanstora stadsjeepar och lätta lastbilar |
| 650 mm | ~98 Nm | 130–180 Nm | Fullstora stadsjeepar, skåpbilar, lätta kommersiella |
För verkstadsanvändning där kroppsviktskraft kan appliceras på handtagets ände (nedtryckning med fot eller full armförlängning) är det uppnåbara vridmomentet avsevärt högre — men detta ökar också risken för övervridning av mindre fästelement om samma långskaftsverktyg används på personbilar. En välspecificerad verkstad kombinerar en kortare hjulnyckel med rakt handtag för sedan- och halvkombiarbeten med en version med längre handtag för lätta lastbilar och skåpbilar, snarare än att använda en längd över alla fordonstyper.
Barlager kontra smidd konstruktion: strukturella skillnader som spelar roll i daglig verkstadsomsättning
En hjulnyckel med rakt handtag som används i en verkstad cyklas mycket oftare än ett OEM-nödverktyg som förvaras i en reservhjulsbrunn. Daglig användning över flera fordonstyper utsätter verktyget för kumulativ utmattningsbelastning som gör tillverkningsmetoden - stångbearbetad och bearbetad versus fallsmidd - till en meningsfull faktor i livslängden, inte bara en kvalitetsnivå för marknadsföring.
Bar lager konstruktion
Stångnycklar bearbetas direkt av rund eller sexkantig stålstång. Processen är enkel och låg verktygskostnad: skär till längd, bearbeta hylsor i varje ände, applicera ytbehandling. Stålkornstrukturen löper jämnt längs stångens axel, som är väl orienterad för dragbelastningar längs handtaget men inte optimerad för böjspänningen som koncentreras vid hylsa-axelövergången - den punkt där stången med full diameter kliver ner i hylsan. Denna övergångszon är där utmattningssprickor tenderar att initieras i stångverktyg efter långvarig tung användning.
Smidd konstruktion
Droppsmidda skiftnycklar pressas från ett stålämne under hög kraft, vilket gör att kornstrukturen flyter in i den slutliga verktygsformen inklusive genom hylsans övergång. Resultatet är en tätare, mer kontinuerlig mikrostruktur vid den högsta spänningspunkten. Smidda verktyg gynnas också av arbetshärdning som introduceras under själva smidesprocessen, vilket ökar ythållfastheten redan före värmebehandling. För en hjulnyckel med rakt handtag som används i en hektisk reparationsverkstad – låt oss säga 30–50 däckbyten per dag över en rad olika fordonstyper – är den förlängda utmattningslivslängden för en smidd konstruktion den främsta anledningen till att professionella verktyg motiverar deras prispremiär jämfört med stånglageralternativ.
Shanghai Soverchannel Industrial Co., Ltd., genom Nantong Jinzhai Hardware Co., Ltd., producerar både stånglager och smidda konfigurationer beroende på kundens applikationskrav, med fullprocessinspektionssystemet tillämpat lika på båda. För verkstadsomsättningstillämpningar där antalet cykler är högt är smidd konstruktion med dokumenterad värmebehandling standardrekommendationen från företagets tekniska team.
Hylshålsdjup på en hjulnyckel med rakt handtag: varför grunda uttag orsakar fältproblem
Hylshålsdjupet är bland de mest förbisedda dimensionsspecifikationerna på en hjulnyckel med rakt handtag, men det avgör direkt om verktyget kan koppla in hela mutterhöjden - och om det kan ta bort hjulbulten som sticker ut utanför muttern. Otillräckligt borrdjup orsakar två distinkta fellägen som dyker upp snabbt i verkstadsanvändning.
Det första felläget är ofullständig sexkantingrepp. Om hylshålet är grundare än mutterns sexkanthöjd, kommer hylsan endast i kontakt med den övre delen av mutterytorna. Under högt brytmoment - särskilt på korroderade eller övervridna muttrar - koncentrerar detta partiella ingrepp kraften på de övre mutterhörnen och ökar dramatiskt risken för hörnavrundning. Fullt sexkantingrepp, där hylsan kommer i kontakt med mutterytorna över hela deras höjd, fördelar kraften jämnt och är det enda tillförlitliga läget för borttagning med högt vridmoment.
Det andra felläget är dubbinterferens. På många fordon – särskilt lätta lastbilar och skåpbilar – sträcker sig hjulbulten 5–15 mm bortom den sittande klackmuttern. En hylsa som inte är tillräckligt djup för att rymma detta utsprång kommer att bottna på tappen innan den sitter helt på muttern. Resultatet är ett verktyg som verkar inkopplat men som faktiskt åker på dubbänden och överför kraft genom dubbgängorna snarare än mutterns sexkant. Minsta rekommenderade borrdjup efter vanlig mutterstorlek:
- 17–19 mm uttag (personbil): Minst 22 mm borrdjup för att klara standard M12- och M14-bultutsprång på europeiska och asiatiska plattformar.
- 21–22 mm uttag (SUV/MPV): Minst 26 mm borrdjup; SUV-dubbar är vanligtvis längre och sticker ut längre utanför muttersätet.
- 24 mm uttag (lätt lastbil/skåpbil): Minst 30 mm borrdjup; Dubbar för kommersiella fordon sticker ofta ut 12–18 mm utanför muttern, särskilt på hjulkonfigurationer med navstyrning.
När man skaffar en hjulnyckel med rakt handtag för verkstadsanvändning för sedanbilar och lätta lastbilar – kärnanvändningen för denna verktygstyp – är det enskilt mest effektiva sättet att undvika båda fellägen i fält att uttryckligen specificera minsta håldjup per hylsände.
Val av ytbehandling för verkstadsverktyg: balansera hållbarhet, kostnad och utseende
En hjulnyckel med rakt handtag i en verkstadsmiljö möter andra ytbehandlingskrav än ett OEM-nödverktyg som sitter tätt i en reservhjulsbrunn. Verkstadsverktyg hanteras dagligen, tappas på betonggolv, utsätts för bromsdamm, skärvätskor och rengöringsmedel, och förväntas se presentabel ut på en professionell verktygsvägg. Ytbehandlingsvalet innebär avvägningar mellan korrosionsbeständighet, nötningsbeständighet, kemisk beständighet och visuella tilltalande som är värda att uttryckligen utvärdera.
Svärtning (oxidfinish)
Svärtning ger ett rent, professionellt mattsvart utseende populärt på professionella verktygsmarknader. Konverteringsbeläggningen är mycket tunn (1–3 µm) och ger minimalt fristående korrosionsskydd – den måste kompletteras med en olje- eller vaxfinish för att förbli effektiv. I en verkstadsmiljö där verktyg regelbundet torkas av med lösningsmedelsbaserade rengöringsmedel, avlägsnas den kompletterande oljebeläggningen snabbt, vilket gör rent stål sårbart. Svärtning är bäst lämpad för inomhusbruk i verkstad i torrt klimat där verktyget regelbundet underhålls med en lätt oljeapplicering.
Förzinkning (elektrogalvanisering)
Zinkplätering ger aktivt korrosionsskydd genom zinkskiktets offerverkan - även vid repad eller nötning fortsätter zinken att skydda basstålet genom att företrädesvis korrodera. Standard zinkplätering med klar eller gul kromatpassivering uppnår 120–200 timmars saltsprutbeständighet enligt ISO 9227. För verkstadsverktyg som tappas och repas regelbundet gör den självläkande karaktären hos offerzinkskydd det till ett mer hållbart långsiktigt val än en ren barriärbeläggning som svärtning.
Elektroforetisk beläggning (E-coat)
E-coat ger den högsta korrosionsbeständigheten av de tre vanliga alternativen – 480 timmars saltsprayskydd i standardtestning – och penetrerar även hylshål och urtag som sprayapplicerade beläggningar missar. Polymerfilmen är kemiskt resistent mot de flesta verkstadslösningsmedel och bromsvätskor, vilket gör den till den föredragna finishen för verktyg som används i miljöer där kemikalieexponering är frekvent. Avvägningen är kostnaden: E-coat kräver elektrobeläggningsutrustning och processkontroll som ökar enhetspriset. För en professionell verkstad som investerar i verktyg med lång livslängd är E-coat på en hjulnyckel med rakt handtag en motiverad specifikationsuppgradering.
Verktygsinventeringslogik: När en hjulnyckel med rakt handtag överträffar en hylssats
En vanlig fråga vid anskaffning av verkstadsverktyg är om en spärr-och-hylsa-set gör dedikerade klacknycklar överflödiga. För däckbytesoperationer med stora volymer – kärnan av en hjulnyckel med rakt handtag i verkstäder – har den dedikerade skiftnyckeln flera praktiska fördelar som en hylssats inte replikerar effektivt.
De viktigaste fördelarna med en hjulnyckel med rakt handtag i en omsättningsreparationsmiljö:
- Ingen spärrmekanism att underhålla: Spärrmekanismer ackumulerar grus och kräver periodisk rengöring och smörjning för att bibehålla klickmomentnoggrannheten. En rak stångnyckel har inga rörliga delar under hylshålen - inget att greppa, ta bort eller omkalibrera. I en verkstad med hög genomströmning leder detta direkt till lägre underhållskostnad per verktyg under dess livslängd.
- Fullt vridmoment vid utbrytning: Spärrhakar är riktade lastbärande anordningar konstruerade för nedgång, inte brytning. Att applicera fullt brytmoment på en korroderad eller övervriden klackmutter genom en spärrhake riskerar att skada spärrhaken eller deformation av handtaget. En solid stångnyckel överför 100 % av den applicerade kraften direkt till hylsan utan någon mekanism i lastvägen.
- Hastighet vid nedgång: Efter utbrytning kan en hjulnyckel med rakt handtag snurras genom att rulla handtaget mellan handflatorna - betydligt snabbare än att spärra de 5–8 varven som vanligtvis behövs för att helt ta bort en klackmutter. I en verkstad som gör 15–20 däckrotationer per dag, bidrar denna hastighetsskillnad till mätbara arbetstidsbesparingar.
- Lägre kostnad per enhet vid likvärdig kvalitet: En högkvalitativ hjulnyckel med rakt handtag kostar en bråkdel av en kalibrerad momentnyckel eller premiumkombination av spärr och hylsa. Att lagra multiplar för olika storlekar är ekonomiskt okomplicerat — en relevant övervägande när verktyg behöver bytas ut efter verkstadsslitage eller förlust.
- Dedikerad användning minskar korskontaminering: I en butik där samma uttagssats används för motorarbete, chassiarbete och hjulservice, kan uttag som kommer i kontakt med oljiga komponenter överföra föroreningar till hjulbultar och muttersäten - ett mindre men verkligt problem för bromsrotorns renhet. En dedikerad hjulnyckel stannar i däckutrymmet.
Den praktiska slutsatsen för de flesta oberoende reparationsverkstäder är att en hjulnyckel med rakt handtag och en momentnyckel är kompletterande verktyg - den förra för snabb utbrytning och nedgång, den senare för slutlig bekräftelse av vridmoment-till-specifikation. Att använda en slagpistol för alla tre funktionerna är vanligt, men introducerar en separat risk för övervridning utan kalibreringskontroll, vilket är en ansvarsexponering som de flesta professionella butiker föredrar att undvika.
Anpassade sockelparningar och icke-standardkonfigurationer: OEM- och flottans inköp utöver katalogalternativ
Hjulnycklar med raka handtag i standardkatalogen täcker de vanligaste hylsstorlekarna för allmän bilservice. Men vagnparksoperatörer, OEM-fordonsprogram och specialiserade reparationer stöter ofta på krav som katalogprodukter inte uppfyller – och att förstå var anpassning är både genomförbart och kostnadseffektivt hjälper inköpsteam att undvika att kompromissa med passformen eller att betala i onödan för standardalternativ som nästan men inte riktigt uppfyller deras specifikationer.
Vanliga icke-standardiserade krav på hjulnyckel med rakt handtag som uppstår i praktiken:
- Ovanliga sockelparningar: En flotta som kör importerade fordon med icke-standardiserade låsmutterstorlekar (t.ex. 18 mm eller 20 mm, ovanligt i katalogverktyg) tillsammans med inhemska lastbilar kräver anpassad hylsaborrning på en annars standardstång. Detta är en enkel anpassning som inte kräver nya smidesverktyg – bara ett annat CNC-borrningsprogram.
- Anpassade handtagslängder: Fordonsspecifika OEM-satser kräver ibland en handtagslängd som dikteras av reservhjulsutrymmet snarare än av vridmomentoptimering. En avvikelse på 5 mm från en standardkataloglängd kan kräva en anpassad produktionskörning men kan tillverkas inom normala processparametrar.
- Märkesmärkta eller märkta verktyg: Bilparksoperatörer och vägassistansprogram kräver ofta präglade företagsnamn, artikelnummer eller färgkodade ytbehandlingar för verktygsidentifiering och lagerhantering. Dessa är yt- och märkningsanpassningar som inte påverkar strukturella specifikationer.
- Icke-standardiserade tvärsnittshandtag: Ergonomiska ovala eller D-sektionsprofiler specificeras ibland för premiumverktygsprogram där greppkomforten skiljer produkten åt i en konkurrenskraftig detaljhandelsmiljö. Dessa kräver anpassade smides- eller extruderingsverktyg men är genomförbara vid tillräcklig volym.
Shanghai Soverchannel Industrial Co., Ltd. utmärker sig specifikt i denna typ av icke-standardiserad och anpassad specialformad komponentutveckling. Företagets integrerade FoU-, produktions- och försäljningsstruktur – med tillverkning utförd på Nantong Jinzhai Hardware Co., Ltd. – innebär att anpassade hjulnyckelprojekt med rakt handtag går från specifikation till produktionsprov utan de kommunikationsluckor som uppstår när design och tillverkning separeras mellan olika organisationer. För OEM-kunder och inköpsteam för flottan med icke-katalogkrav gäller företagets etablerade process för anpassning av fästelement direkt till utveckling av hjulskiftnycklar, uppbackad av samma rigorösa kvalitetskontroll och fullständiga inspektionssystem som används i all tillverkning av fästelement för bilar.
