Hur sockelgeometri bestämmer den verkliga vridmomentkapaciteten för insexskruvar
Vridmomentöverföringsfördelen med insexskruvar över slitsade eller Phillips-huvudfästen är välkänt, men den exakta mekanismen missförstås ofta. I en sexkantshylsa kopplar nyckeln till alla sex drivytorna samtidigt, och fördelar det applicerade vridmomentet över hela kontaktomkretsen istället för att koncentrera det till en eller två punkter. Resultatet är ett dramatiskt högre vridmoment-till-tvärsnittsförhållande: en M8-skruv med insexhuvud kan typiskt dras åt till sin fulla belastning utan drivslirning, något som är fysiskt omöjligt med ett jämförbart tvärförsänkt huvud.
Sockeldjup är den kritiska men ofta förbisedda variabeln. ISO 4762 specificerar minsta hylsdjup för varje diameter, men bultar som tillverkas vid ett minimum tenderar att visa progressiv nyckelavrundning under upprepade cykler med högt vridmoment. I fordons- och anläggningsmaskiner är ett sockeldjup på 1,0–1,1× den nominella gängdiametern det praktiska målet för bultar som kommer att dras åt upprepade gånger. Kl Shanghai Soverchannel Industrial Co., Ltd. , hålls sockelgeometrin till snävare dimensionstoleranser än minsta, speciellt för att stödja applikationer där frekvent demontering och återmontering är en del av serviceprotokollet.
Fasvinkeln vid hylsingången spelar också roll. En 45° ingångsfas styr insexnyckeln i ingrepp utan att bita i hylsans väggar, vilket förlänger livslängden för både verktyg och fästelement i automatiserade monteringsmiljöer. Bultar med vassa, oavfasade sockelingångar är mer mottagliga för att skaka vid kontaktytan – särskilt när nyckeln och uttaget är båda härdat stål – och detta visar sig som en gradvis utvidgning av sockeln som så småningom orsakar utsvängning under vridmoment.
Grad 12.9 insexskruvar: praktiska begränsningar och installationsfällor
Grade 12.9 är den högsta standardegenskapsklassen för metriska insexskruvar, med en minsta draghållfasthet på 1220 MPa och en motståndskraftig belastning som tillåter förspänningar som överstiger de som kan uppnås med någon lägre grad av fästelement av samma storlek. I praktiken innebär det dock risker som ingenjörer ofta underskattar att köra en 12,9-bult vid eller nära dess provbelastning under drift.
Väteförsprödning är det allvarligaste problemet. De galvaniseringsprocesser som används för att applicera dekorativa eller korrosionsskyddande beläggningar på höghållfast stål kan införa atomärt väte i stålgittret. Vid 12,9 hårdhetsnivåer (39–44 HRC) är stål i känslighetsområdet där väte-inducerad fördröjd fraktur kan uppstå timmar eller till och med dagar efter installationen – vid spänningsnivåer långt under materialets nominella draghållfasthet. Detta är anledningen till att ISO 4042 kräver bakning (dehydrering) inom fyra timmar efter plätering för fästelement med hårdhet över 34 HRC, och varför många OEM-specifikationer förbjuder galvanisering helt och hållet på bultar av 12,9-grad, och kräver istället zinkflakebeläggningar.
Gängingreppslängden är lika kritisk vid 12,9 grad. Ju högre bultens draghållfasthet i förhållande till det gängade hålmaterialet, desto mer gängingrepp behövs för att förhindra gängavskavning innan bulten går sönder. I aluminiumhöljen – vanliga inom bil- och rymdindustrin – är det minsta ingreppet för 12,9 bultar vanligtvis 1,5× den nominella diametern, och designingenjörer anger ofta 2,0× som en säkerhetsmarginal. Att använda samma 12,9 bult i en aluminiumgjutning som designades runt ett 10,9 fästelement utan att granska ingreppslängden är en enkel väg till avskalade gängor.
Materialval utöver stål: När ska man ange hylsskruvar av rostfritt eller legerat
Insexskruvar av kolstål dominerar marknaden i volym, men det finns väldefinierade applikationsgränser där andra material är det korrekta tekniska valet snarare än ett uppgraderingsalternativ. Att förstå dessa gränser förhindrar både överspecifikation (att betala för korrosionsbeständighet som miljön inte kräver) och underspecifikation (fältfel på grund av korrosion eller termisk nedbrytning).
| Material | Max draghållfasthet | Nyckelegendom | Rekommenderad applikation |
| Kolstål (gr. 12.9) | ≥1220 MPa | Högsta förspänning, kostnadseffektiv | Torra, interiöra fordons- och maskinaggregat |
| Rostfritt stål A2-70 | ≥700 MPa | Allmän korrosionsbeständighet | Livsmedelsbearbetning, fuktiga inomhusmiljöer |
| Rostfritt stål A4-80 | ≥800 MPa | Kloridresistens (Mo-bärande) | Marin, kemisk bearbetning, kustnära infrastruktur |
| Legerat stål (Ni-Cr-Mo) | 1300–1500 MPa | Hög utmattningsmotstånd, förhöjd temp | Motorsport, tung diesel, kraftgenerering |
| Titanium Grade 5 (Ti-6Al-4V) | ≥895 MPa | Viktkritisk, utmärkt korrosionsbeständighet | Flyg, högpresterande fordon, medicinsk utrustning |
Shanghai Soverchannel Industrial Co., Ltd. är både en leverantör av fästelement i kolstål och ett företag i rostfritt stål. Shanghai Soverchannel Industrial Co., Ltd. levererar insexskruvar för alla dessa materialfamiljer från sin tillverkningsbas vid Nantong Jinzhai Hardware Co., Ltd. Företagets förmåga att producera specialanpassade fästelement i legerat stål - inklusive alla som har en hög sammansättning av nitrogen och mängder av hög kvalitet. sektorer som motorsport och kraftgenerering kan specificera exakta kemifönster snarare än att acceptera närmaste standardklass.
Försänkt vs. knapphuvud vs. lockhuvud: Välj rätt skruvhuvudform för din montering
Det cylindriska lockhuvudet är standardformen för insexskruvar och klarar de flesta industriella applikationer, men valet av huvudform har verkliga funktionella konsekvenser – inte bara estetiska. Att välja fel huvudform kan äventyra klämeffektiviteten, skapa störningsproblem eller göra demontering destruktiv snarare än rutin.

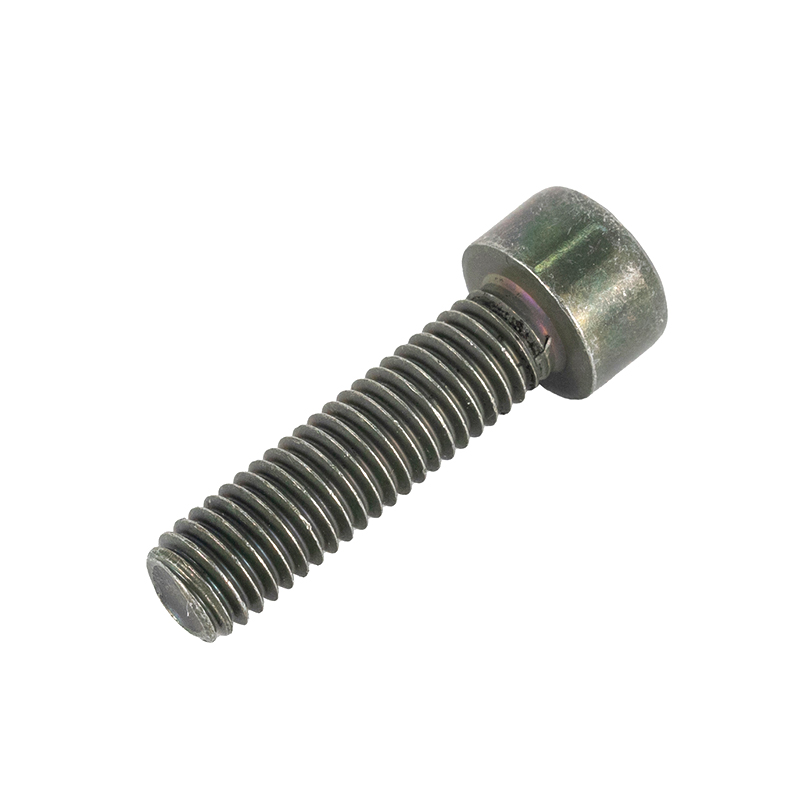

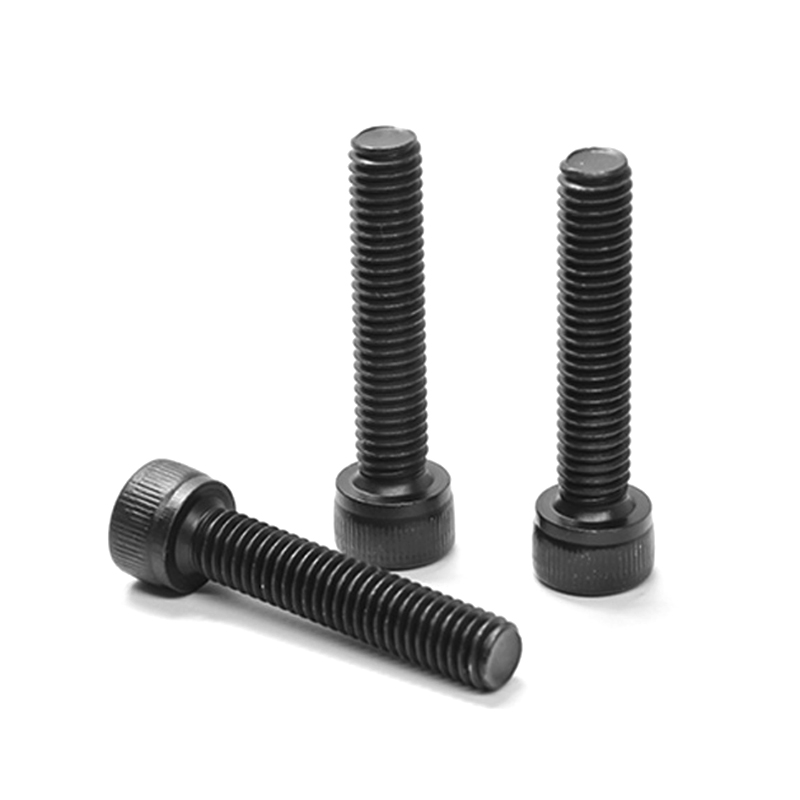

- Lockhuvud (ISO 4762): Standardformuläret. Det höga, cylindriska huvudet ger den djupaste hylsan och högsta drivmomentkapaciteten. Den relativt lilla lagerytan (ytterdiametern cirka 1,5× gängdiametern) koncentrerar klämbelastningen, vilket gör den lämplig för stål-på-stål-förband men kan potentiellt orsaka inbäddningsproblem i mjuka material som aluminium eller plast utan bricka.

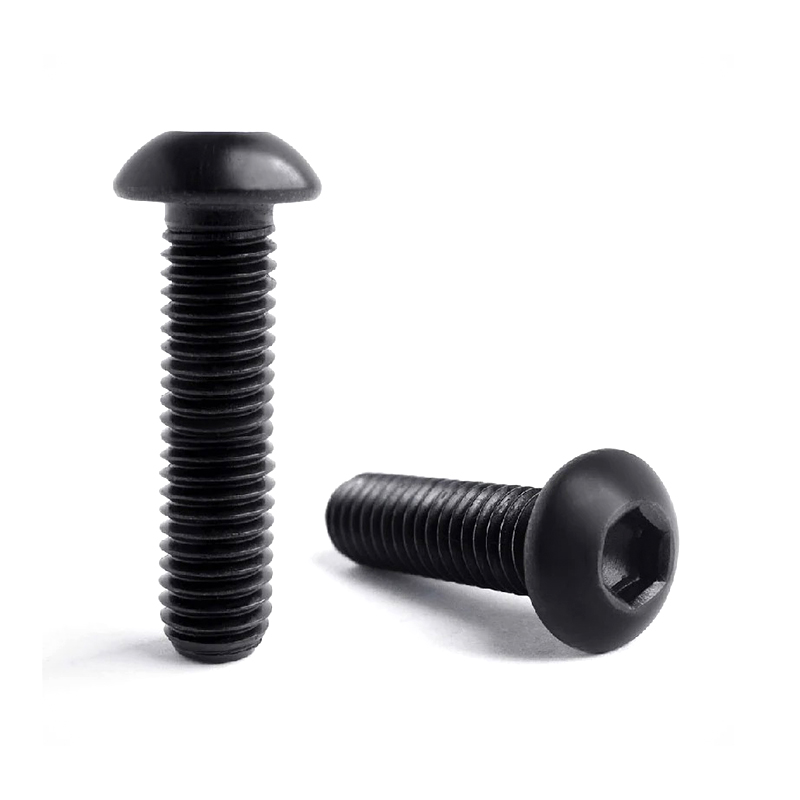

- Knapphuvud (ISO 7380): Det lågprofilerade kupolhuvudet ökar lagerytan avsevärt jämfört med lockhuvudet, vilket minskar yttrycket på mjuka sammanfogade material. Hylsdjupet är grundare än på ett lockhuvud med samma diameter, så maximalt uppnåeligt vridmoment är lägre - vanligtvis 60–70 % av motsvarande lockhuvud. Lämplig för applikationer där klämbelastningen är måttlig och ett jämnt eller nästan jämnt utseende är önskvärt.
- Försänkt huvud (ISO 10642): Den 90° inkluderade vinkeln (eller 60° i vissa DIN-standarder) placeras helt i en matchande försänkning, vilket ger en riktigt jämn yttre yta. Förbandet förlitar sig på den koniska sätesytan för att generera axiell klämkraft, vilket gör precisionen i försänkningsgeometrin kritisk – felaktiga konvinklar orsakar belastningskoncentration vid kanten eller spetsen snarare än att den fördelas över hela konens kontaktyta.
- Lågt huvud/tunt huvud: Används där axiellt utrymme ovanför ledytan är kraftigt begränsat, såsom inuti lagerhus eller glidmekanismer. Den reducerade huvudhöjden minskar i sig hylsens djup och därmed maximalt drivmoment; dessa är designkomprometterade fästelement och bör inte ersättas med ett lockhuvud utan att verifiera att den reducerade vridmomentkapaciteten fortfarande uppfyller fogens förspänningskrav.
Gänglåsning på insexskruvar: kemiska lim, mekaniska insatser och rådande vridmomentalternativ
Vibrationslossning är ett genuint felläge för alla fästelement i en dynamisk miljö, och insexskruvar som används i bilar, maskiner och industriella miljöer är inget undantag. Valet av låsmetod påverkar monteringsmoment, demonteringsprocedurer, återanvändbarhet och kostnad – så att specificera en gänglåsningsstrategi kräver att man förstår varje alternativs avvägningar snarare än att förinställa det som redan används på löpande bandet.
Kemisk limlåsning (anaerob gänglåsning)
Applicerat på gängor före montering, härdar anaeroba lim i frånvaro av syre när fogen är gjord. Låghållfasta kvaliteter tillåter demontering med standardverktyg; medelstora kvaliteter kräver värme (vanligtvis 200–250°C) för att bryta bindningen för demontering; höghållfasthetskvaliteter är effektivt permanenta. Den viktigaste begränsningen är att limlåsning är inkompatibel med passiva eller fosfatbelagda fästelement i vissa formuleringar - beläggningskemin hämmar härdning. Förapplicerat mikroinkapslat gänglås (torr-att-röra pellets på gängorna) undviker detta problem och används i stor utsträckning i OEM-biltillverkning för insexskruvar i kritiska underenheter.
Rådande momentmuttrar och nyloninsatsalternativ
För applikationer där skruven gängas in i en mutter snarare än ett gängat hål, ger nyloninsatslåsmuttrar (ISO 7042) tillförlitlig vibrationsbeständighet genom mekanisk interferens. Nylonkragen deformeras runt skruvgängan, vilket skapar ett rådande friktionsmoment som motstår rotation i både åtdragnings- och lossningsriktningar. Begränsningen är temperatur: nyloninsatser börjar mjukna över cirka 120°C, vilket gör dem olämpliga för applikationer i anslutning till avgaser eller högtemperaturdrivlinor.
Tandade flänsar och killåsande brickor
Killåsande bricksystem (två brickor med motstående kamytor och radiella tandningar) är den mest pålitliga mekaniska låsmetoden för insexskruvar i miljöer med hög vibration. Kamgeometrin innebär att fästelementet måste gå uppför för att lossna, vilket omvandlar vibrationsinducerad rotationsrörelse till ytterligare axiell klämkraft istället för att släppa den. Dessa system ökar antalet komponenter och kostnader men är den föredragna lösningen för säkerhetskritiska fästelement på entreprenadmaskiner och tunga dieseldrivlinor.
Standardisering av infällda huvudfästen: varför ISO-, DIN- och ASME-specifikationer skiljer sig och när det är viktigt
Insexskruvar styrs av flera överlappande internationella standarder, och skillnaderna mellan dem är tillräckligt små för att orsaka farlig förvirring. En ingenjör som specificerar "ISO 4762 M10 × 30 Grade 12.9" och erhåller en del tillverkad enligt DIN 912 kommer att få ett funktionellt likvärdigt fästelement i de flesta dimensioner—DIN 912 harmoniserades till stor del i ISO 4762. Men samma antagande gäller inte för alla följande standarder som är värda att förstå tidigare.
- ISO 4762 vs. ASME B18.3: Amerikanska tum-serien med insexskruvar använder en annan huvudhöjd och hylsstorlekskonvention än metriska ISO-skruvar med nominellt ekvivalent diameter. En ¼-20 ASME B18.3-skruv är INTE utbytbar med en M6 ISO 4762-skruv – gängstigningen, huvudmåtten och hylsstorleken skiljer sig alla åt. Blandade metriska/tumsverktyg är en vanlig källa till uttagsskada i uttag i reparationsmiljöer.
- Trådtoleransklass: ISO 4762 specificerar en gängtoleransklass på 6H/5g för insexskruvar, medan vissa nationella standarder tillåter 6H/6g. Skillnaden är marginell vid lågbelastningsapplikationer men relevant vid montering i precisionsbrottade hål eller vid användning av gänginsatser i aluminium.
- Ytbehandlingsmarkeringar: ISO-egenskapsklassmärkningar (10.9, 12.9) är obligatoriska på bultar M5 och större. DIN 912 använde historiskt samma märkningssystem, men vissa inhemskt tillverkade fästelement från leverantörer i lägre nivå utelämnar kvalitetsmärkningar helt – en omedelbar röd flagga som tyder på att partiet inte har genomgått den värmebehandling och mekaniska testning som klassen kräver.
- Icke-standardiserade konfigurationer: När varken ISO eller ASME täcker den erforderliga geometrin – till exempel en extra lång hylsskruv med ett skaft med reducerad diameter för viktbesparing – är delen per definition ett icke-standardiserat anpassat fästelement. Shanghai Soverchannel Industrial Co., Ltd. specialiserar sig just på detta område, konstruerar och producerar insexskruvar enligt kunddefinierade ritningar som faller utanför någon publicerad standard.
Dold installation i precisionsaggregat: toleranser och designregler för försänkta fickor
En av de viktigaste fördelarna med insexskruvar är möjligheten att installera dem helt nedsänkta i ett försänkt hål, vilket eliminerar eventuella utstick ovanför den passande ytan. Detta är avgörande för skjutbara gränssnitt, estetiska exteriörpaneler och höljen med begränsat utrymme. Men försänkningsgeometrin måste konstrueras på rätt sätt - om man gör fel ger det ett av tre resultat: skruvbottnen på försänkningsgolvet innan gängorna helt klämmer ihop fogen, huvudet sitter stolt över ytan på grund av otillräckligt borrdjup, eller borrdiametern är för nära huvuddiametern och orsakar störningar under installationen.
Standardförsänkningsmått för ISO 4762 insexskruvar följer specifika riktlinjer:
- Försänkningsdiameter: nominellt skruvhuvudets diameter 0,3–0,5 mm spel (t.ex. för en M8 med 13,0 mm huvud är en 13,5 mm håldiameter standard)
- Försänkningsdjup: huvudhöjd 0,1–0,3 mm för att säkerställa att huvudet sitter under plan utan att störa hålets botten vid normala tillverkningstoleranser
- Genomgående hålspel: skaftfrigångshålet bör dimensioneras för medium passform (vanligtvis nominell diameter 0,3 mm för M8 och lägre, 0,5 mm för M10–M16) för att tillåta en liten snedställning mellan matchande delar
- Minsta väggtjocklek runt försänkningshålet: i aluminiumhus bör väggen mellan försänkningens ytterkant och alla intilliggande detaljer vara minst 1,5× försänkningsdiametern för att förhindra spänningssprickor under vridmomentapplicering
Shanghai Soverchannel Industrial Co., Ltd. tillhandahåller dimensionsrådgivning som en del av sin utvecklingstjänst för anpassade fästelement - när kunder på Nantong Jinzhai Hardware Co., Ltd.s produktionslinjer stöter på mothålsrelaterade monteringsproblem, granskar ingenjörsteamet både fästelementets geometri och kundens håldesign för att identifiera grundorsaken. Denna integrerade FoU-, produktions- och försäljningsmodell innebär att problemlösningsstöd är tillgängligt vid samma kontaktpunkt som upphandlingsrelationen.
