DIN 934 Gängtoleransklass 6H: Vad den kontrollerar och varför utbytbarheten beror på den

6H gängtoleransbeteckningen på DIN934 sexkantsmuttrar är inte ett allmänt kvalitetsbetyg – det är en specifik dimensionskontroll som definierar den tillåtna variationen i mutterns invändiga gängstigningsdiameter och mindre diameter i förhållande till den grundläggande gängprofilen. "6" betecknar toleransgraden (ett mått på den totala toleransbandets bredd), och "H" anger att den grundläggande avvikelsen - toleransbandets position i förhållande till grundprofilen - är noll för invändiga gängor, vilket betyder att det minsta materialtillståndet för muttergängan sammanfaller exakt med den nominella gängformen. Denna nollavvikelsepositionering är det som gör DIN 934 utbytbar med bultar tillverkade enligt ISO 4014, 4017 och GB/T 5782 utan selektiv anpassning: vilken 6H-mutter som helst kommer att monteras fritt med vilken 6g-bult som helst (standardutvändig gängtolerans för metriska bultar) över hela toleransen för båda komponenterna.

Den praktiska konsekvensen av 6H-toleranskontroll är ett definierat gängingreppsspel som faller inom 0,026–0,150 mm för M10-gängor, varierande med stigning och diameter. Detta spel är tillräckligt stort för att tillåta montering utan att skadas under normala hanteringsförhållanden, men tillräckligt litet för att begränsa lateralt spel mellan skruv- och muttergängor, vilket skulle minska den effektiva gängkontaktytan och minska utmattningsmotståndet hos fogen. När gängtoleransen för muttern är lättad över 6H – vilket sker med vissa billiga råvarumuttrar som tillverkas med icke-deklarerade toleranser – kan den faktiska stigningsdiametervariationen vara 30–50 % större än 6H-bandet, vilket ger sammansättningar som känns lösa under handinstallation och har mätbart lägre gängavdragningsmotstånd, även när muttertäthet och hårdhetsprovning uppträder. krav.

För inköpsteam som köper DIN934 sexkantsmuttrar i volym, bör verifiering av gängtolerans inkluderas i inkommande inspektion utöver visuella och dimensionella kontroller av bredd över plan och mutterhöjd. En go/no-go gängmätare som är kalibrerad till 6H-gränser ger den enda tillförlitliga fältverifieringen av gängformens överensstämmelse – ett steg som är standardpraxis vid inspektion av bilfästen men som ofta hoppades över vid allmän industriell upphandling, där gängtoleransfel vanligtvis uppstår först efter att monteringsproblem uppstår i produktionen.

Matchande DIN 934-prestandanivåer till foglasttyp: Bevisbelastning, kapacitet och utmattning som separata designkriterier

Val av mutterprestandanivåer för DIN934 hexmuttrar reduceras ofta till en enda fråga - "hur stark måste den vara?" — När fogkonstruktionen faktiskt kräver att tre separata belastningskriterier utvärderas oberoende: motståndskraft mot belastning, flytbeteende vid statisk överbelastning och utmattningslivslängd vid cyklisk belastning. En mutter som klarar alla tre kriterierna i klass 8 kan vara otillräcklig vid grad 8 i en utmattningsdominerad applikation även om dess statiska belastningskapacitet aldrig närmar sig under drift.

Utmattningsdimensionen är den som oftast försummas vid val av kvalitet för Grad 10-applikationer som vindkraftstornsflänsar och rälstransitboggianslutningar. I dessa leder utsätts bult-mutterenheten för cyklisk dragbelastning från vindkraft, rotorobalans eller dynamiska krafter på hjul-skenan vid frekvenser som kan nå 5–20 Hz under en designlivslängd på 25 år – ackumulerar över 10⁹ belastningscykler. Vid denna cykelräkning är det styrande brottläget inte statisk gängavdragning utan initiering av utmattningssprickor vid den första inkopplade gängroten av muttern, där spänningskoncentrationsfaktorer på 3–5× den nominella gängspänningen genereras av gängskruvens geometri. Grad 10 muttrar har ett högre hårdhetsområde (HV 272–353) än Grade 8 (HV 200–353), vilket ökar gängrotens utmattningshållfasthet och motståndskraft mot sprickinitiering, vilket ger den utmattningslivsmarginal som Grad 8 inte kan garantera i högcykelinfrastrukturapplikationer.

Spänningskorrosion i rostfritt stål i DIN 934-muttrar: vad kemi- och mariningenjörer måste veta

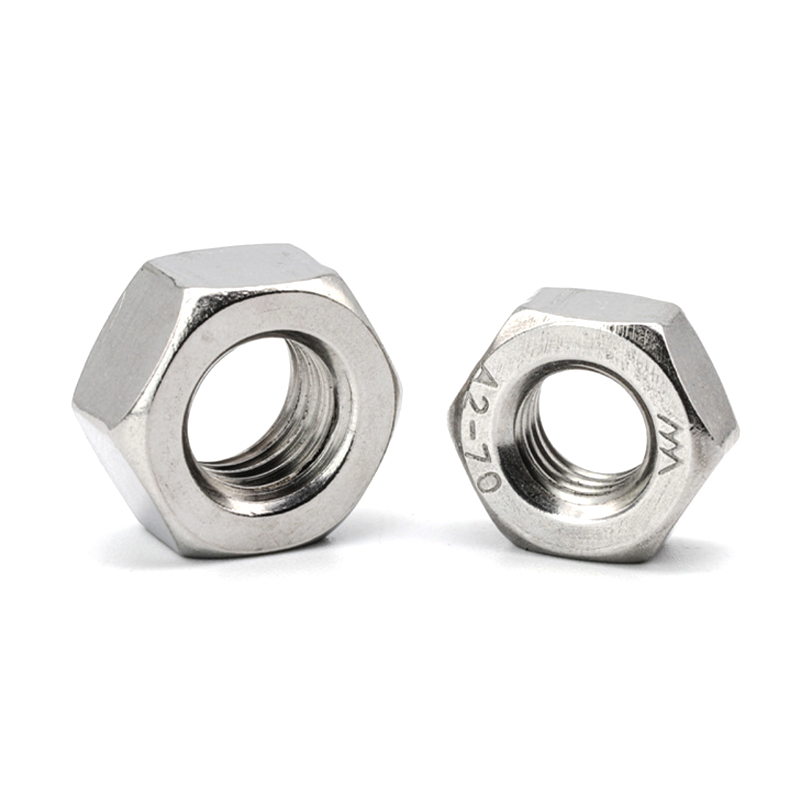

Att specificera 304 eller 316 rostfritt stål DIN934 sexkantsmuttrar för korrosiva miljöer är väletablerad praxis, men felläget för spänningskorrosionssprickning (SCC) – som påverkar austenitiskt rostfritt stål i specifika kombinationer av stress, temperatur och kemisk miljö – är mindre allmänt förstådd och representerar den primära orsaken till kemiska motorer och oväntade kemiska motorer. rostfritt valdes just för sin korrosionsbeständighet.

SCC i austenitiskt rostfritt stål (304 och 316) kräver tre samtidiga förhållanden: dragspänning över ett tröskelvärde (typiskt 40–60 % av sträckgränsen), en specifik korrosiv art (mest kritiskt kloridjoner, men även kaustiska alkalier och polytionsyror i processmiljöer) och en förhöjd kloridhalt (SCC) för cirka 60°C. I en bultförband är dragspänningsvillkoret alltid uppfyllt - mutter- och bultaggregatet hålls vid eller över bevisbelastningsspänningen som ett designkrav. Detta innebär att alla rostfria fästelement som arbetar i en kloridhaltig miljö över 60°C har två av de tre SCC-villkoren som uppfyller designen, och den tredje (kloridkoncentrationen) beror helt på driftsmiljön.

• Marinteknik ovanför vattenlinjen — Atmosfäriska kloridkoncentrationer i kust- och havsmiljöer är tillräckliga för att initiera SCC i 304 rostfritt över 60°C, vilket kan uppnås genom solvärme på exponerad däcksutrustning. Grade 316 (A4-70) ger förbättrad SCC-beständighet på grund av dess 2–3 % molybdenhalt, vilket höjer den kritiska gropbildningspotentialen och saktar ner kloridinträngningen i den passiva filmen. Men 316 är inte immun mot SCC - i högkoncentrerade kloridmiljöer eller under spaltförhållanden (under den mutterbärande ytan där syre är utarmat), kan SCC fortfarande initieras i 316 vid temperaturer över 70–80°C.
• Kemitekniska processlinjer — Polytionsyra SCC är ett specifikt felläge i raffinaderier och petrokemiska anläggningar där fästelement av rostfritt stål utsätts för svavelföreningar under driftstopp när utrustningen återgår till omgivningstemperatur och fukt finns närvarande. Detta läge är särskilt lömskt eftersom det inträffar under underhållsperioder snarare än under drift, vilket innebär att skadorna ackumuleras när anläggningen anses vara säker. Att specificera stabiliserade kvaliteter (321 eller 347 rostfritt) snarare än standard 304/316 för fästelement i svavelhaltiga processmiljöer eliminerar polytionsyra SCC genom att förhindra sensibilisering som gör austenitiska standardkvaliteter mottagliga.
• Matmaskiner med CIP rengöringssystem — Clean-in-place-system (CIP) som använder varma kaustiksodalösningar (NaOH vid 70–85°C) kan initiera kaustik-SCC i 304 rostfria fästelement vid mutter-till-flänsgränssnittet där kaustiklösningen koncentreras genom avdunstning. Att bibehålla 316 som minsta rostfria specifikation och säkerställa tillräcklig dränering på alla fästelementsplatser för att förhindra att lösningen samlas minskar denna risk avsevärt. Elektropolering av mutterytan - standardpraxis för livsmedelsgodkända rostfria komponenter - förbättrar också SCC-beständigheten genom att ta bort det arbetshärdade ytskiktet från kallformningsoperationer som har högre restspänning och lägre SCC-tröskel än basmaterialet.

Ytbehandlingsspecifikation för DIN 934 sexkantsmuttrar i multi-miljöprojekt

Projekt som sträcker sig över miljöer med flera exponeringar – en vanlig situation i stora industrianläggningar, hamninfrastruktur och energiinstallationer som inkluderar både inomhusutrustningsrum och konstruktionsanslutningar utomhus – kräver ytbehandlingsspecifikationer för DIN934 Hex Nuts som står för den mest allvarliga exponeringszonen samtidigt som de förblir kostnadslämpliga för mindre aggressiva områden. Att tillämpa utomhusspecifikationen enhetligt tillför onödiga kostnader; Att tillämpa inomhusspecifikationen enhetligt ger förtida korrosionsfel i utsatta zoner. Ett zonbaserat ytbehandlingsschema, kartlagt till de faktiska korrosionsexponeringskategorierna definierade i ISO 9223, är den tekniskt korrekta metoden.

• Elförzinkning (C1–C2 miljöer) — Lämplig för kontrollerade inomhusmiljöer, uppvärmda utrustningsrum och torra lagringsstrukturer där den relativa luftfuktigheten hålls under 60 %. Zinkskiktet på 5–12 µm ger tillräckligt offerskydd i 10–20 år under dessa förhållanden, med den ytterligare fördelen att ingen dimensionell påverkan på 6H gängtoleranser över M8 när standardavlagringar på 8 µm är specificerade. För M6 och mindre DIN 934 muttrar måste beläggningstjockleken specificeras noggrant för att undvika att minska gängingreppsspelet under monteringstoleransgränserna.
• Varmförzinkning (C3–C4 miljöer) — Krävs för konstruktionsstålanslutningar utomhus, exponerade baser för mekanisk utrustning och hamninfrastruktur i måttlig marin atmosfär. Det 45–85 µm zink-järnlegeringsskiktet ger 500–1 000 timmars saltsprutbeständighet och 20–40 års atmosfäriskt korrosionsskydd i C3-förhållanden. En kritisk dimensionsbegränsning gäller: varmdoppningsbeläggning på DIN 934-muttrar kräver att gängan gängas överdimensionerad före beläggning för att bibehålla 6H-toleransklass efter att zinkskiktet avsatts. Underlåtenhet att specificera överdimensionering före gängning resulterar i muttrar som inte kommer att monteras med standardbultar på 6 g efter hot-dip-bearbetning - ett kvalitetsproblem som vanligtvis bara uppstår vid installation på plats i stora projekt.
• Dacromet-beläggning (C4–C5-miljöer) — Den föredragna specifikationen för kustinfrastruktur, offshore-stödstrukturer och industrimiljöer med hög luftfuktighet där standardlivslängden för galvanisering är otillräcklig. Det 4–8 µm zink-aluminiumflingskiktet uppnår 500–1 500 timmars saltsprutbeständighet trots sin tunna profil, utan risk för väteförsprödning – vilket gör det till det obligatoriska valet för Grad 10 DIN 934 nötter där syrabetning som krävs för galvanisering är förbjuden. Den låga beläggningstjockleken betyder att ingen gängtappsjustering krävs, vilket bevarar 6H-toleransöverensstämmelse utan ytterligare processsteg.
• Svärtning med olja (endast C1) — Används där dimensionsneutralitet och icke-reflekterande utseende är prioriterade — optiska instrumenthöljen, precisionsmaskiner och interiört arkitektoniskt stålverk. Magnetitskiktet på 1–2 µm ger inget oberoende barriärskydd; korrosionsbeständigheten beror helt på oljan eller vaxbäraren som finns kvar på ytan. Inte lämplig för någon utomhus eller hög luftfuktighet applikation oavsett andra skyddsåtgärder i monteringen.

Med en komplett försörjningskedja som täcker fullständiga specifikationer, fullständiga material och fullständiga kvaliteter av DIN934 hexmuttrar över alla större ytbehandlingssystem, gör Shanghai Soverchannel Industrial Co., Ltd. det möjligt för projektupphandlingsteam att konsolidera scheman för fästelement för flera miljöer under en enda leverantör med konsekvent kvalitetsdokumentation – vilket minskar certifieringskällan när separata behandlingsspecifika hanteringsbördor uppstår från separata behandlingsspecifika leverantörer. rekord. Företagets kvalitetskontrollsystem för hela processen, utvecklat genom år av precisionstillverkning vid Nantong Jinzhai Hardware Co., Ltd., säkerställer att ytbehandlingsverifiering är en del av den utgående inspektionen för varje batch, inte en antagen egenskap hos behandlingsprocessen.
