Axeldiametertolerans: dimensionen som avgör om en precisionsform går eller misslyckas

I precisionsformar och formsprutningsformar är axeln på en axelskruv är inte bara ett strukturellt särdrag – det är ett precisionsdatum. Axeldiametertoleransen är det som styr hur exakt en formkomponent kan placeras och hur upprepad den återgår till den positionen över tusentals cykler. Branschpraxis för högprecisionsverktyg anger axeldiametrar som hålls till h6-tolerans (endast negativ tolerans, ingen överdimensionering), vilket för en 10 mm ansats betyder ett diameterintervall på 9.991–10.000 mm. På denna toleransnivå passar axeln in i ett brotschat hål med en interferens- eller övergångspassning som helt eliminerar radiellt spel.

Konsekvenserna av otillräcklig axeltolerans är mätbara och ofta dyra. I en präglingsdyna kommer en gränsstift med till och med 0,02 mm radiellt spel att tillåta den styrda komponenten att förskjutas i sidled under stötbelastningen från varje pressslag. Med tiden förstorar denna mikrorörelse hålet, accelererar slitaget på både skruven och formblocket, och orsakar så småningom dimensionell drift i den stansade delen. Det som börjar som ett toleransspecifikationsproblem blir ett produktionskvalitetsproblem utan någon enda uppenbar felhändelse att diagnostisera.

Kl Shanghai Soverchannel Industrial Co., Ltd. , axeldiametertoleranser för precisionsverktygstillämpningar hålls till h6 som standard, med h5 tillgängligt för kunder som kräver tätast möjliga passform i högcykelstansverktyg och halvledarverktyg. Företagets tillverkningsanläggning, Nantong Jinzhai Hardware Co., Ltd., använder cylindrisk slipning som den sista axelavslutningsoperationen snarare än svarvning ensam, vilket är det som möjliggör undermikron rundhet och diameterkonsistens över ett produktionsparti.

Axellängdsprecision i ejektorhållare: varför ±0,05 mm inte är tillräckligt bra

Axelskruvar som används som ejektorhållare i formsprutningsformar har en funktion som är fundamentalt annorlunda än ett fästelement som håller ihop två plattor. Axellängden definierar den exakta slaggränsen för ejektorplattan – det avstånd som ejektorstiften färdas framåt för att trycka ut den gjutna delen ur kaviteten. Om axellängden är kort med jämnt 0,1 mm, bottnar ejektorplattan på skruvhuvudet innan utkastarstiften når sitt avsedda främre läge, vilket lämnar delen delvis outskjuten. Om axeln är lika lång, överskrider ejektorplattan sitt avsedda stoppläge, vilket potentiellt böjer ejektorstiften eller skadar kavitetsytor.

Det är därför som tillverkarna av precisionssprutformar anger skulderlängdstoleranser på ±0,025 mm eller snävare för ejektorhållare-tillämpningar – väsentligt snävare än den ±0,13 mm (ungefär ±0,005 tum) tolerans som många standardkataloger för axelskruvar publicerar som sin nominella tolerans. Skillnaden är viktig vid inköp: en skruv som uppfyller katalogtoleransen är inte nödvändigtvis en skruv som uppfyller formens funktionskrav.

Ansatsskruvar som används som ejektorhållare upplever också ett distinkt belastningsmönster: ansatsen bär en ren axiell tryckbelastning vid slutet av varje utkastningsslag, överförd över den ringformade kontaktytan mellan skulderänden och ejektorplattan. Ytans planhet och vinkelräthet hos denna ändyta mot axelaxeln påverkar därför direkt hur jämnt lasten fördelar sig över hållarmönstret. Ojämn belastningsfördelning över en uppsättning hållarskruvar är en grundorsak till att ejektorplattan tippar, vilket ger inkonsekventa höjder för utskjutningsstiftets utskjutande höjd och variabel utkastning av delarna.

Material- och värmebehandlingsval för axelskruvar i miljöer med hög belastning och hög vibration

Bilverktyg och flygkomponenter utsätter ansatsskruvar för en kombination av radiella skjuvbelastningar, axiell spänning från den gängade änden och kontinuerliga vibrationer – ett påkänningstillstånd som kräver ett material med både hög ythårdhet och adekvat kärnseghet. Ytans hårdhet motstår slitage vid axel-borrningsgränssnittet; kärnans seghet förhindrar spröd brott under stötbelastning. Att få balansen fel i endera riktningen ger för tidigt fel.

Som en anpassad tillverkare av fästelement av legerat stål, utvecklar Shanghai Soverchannel Industrial Co., Ltd. Ni-Cr-Mo-legerade axelskruvar till applikationsspecifik kemi och specifikationer för höljesdjup. För flyg- och högvibrerande fordonsverktyg är höljets djup på en uppkolad ansatsskruv konstruerad till ett minimum av 0,5 mm – tillräckligt djupt för att det härdade skiktet inte förbrukas av slipoperationen som bringar skuldran till slutlig diametertolerans, samtidigt som den formbara kärnan som absorberar stötar utan att spricka bevaras.

Imperial vs. Metric Shoulder Screws: Sourcing Realities for Overseas Equipment Montage and Maintenance

Utrustning som importeras från Nordamerika använder ofta imperialdimensionerade axelskruvar – axeldiametrar i bråkdelar av tum (3/16", ¼", 5/16", 3/8", ½", och så vidare) med enhetliga gängformer (UNC eller UNF) på den gängade änden. När denna utrustning kräver underhåll eller verktygsutrustning, bör man byta ut skruvar i standardmiljön. blir en genuin upphandlingsutmaning. Att ersätta den närmaste metriska ekvivalenten är nästan aldrig acceptabel: en 6 mm metrisk ansatsskruv har en ansatsdiameter på 6 000 mm, medan den närmaste imperialiska ekvivalenten (¼") har en axeldiameter på 6 350 mm - en skillnad på 0,35 mm som eliminerar interferensen eller övergångspassningen till applikationen.

Trådänden skapar en ytterligare komplikation. En ¼" imperial ansatsskruv använder vanligtvis en gängad ände på 10-32 UNF eller ¼-20 UNC, och de gängade hålen i formen eller fixturen är skurna för att matcha. Att försöka använda en metrisk M5- eller M6-gänga utan att gänga om hålet är inte en gångbar genväg - stigning, större diameter och gänga över hela utrustningen som bibehåller alla olika utrustningar och gängor. verktyg, att upprätthålla ett parallellt lager av imperialistiska ansatsskruvar är operativt enklare än omvandlingsteknik från fall till fall.

Shanghai Soverchannel Industrial Co., Ltd. levererar både metriska och imperialistiska axelskruvserier från sin tillverkningsbas vid Nantong Jinzhai Hardware Co., Ltd., med full spårbarhet och dimensionell certifiering. För internationella kunder som hanterar utrustningsflottor av blandad standard kan företaget tillverka imperialistiska axelskruvar enligt ASME B18.3 dimensionella standarder i samma produktionsserie som metriska ekvivalenter, vilket förenklar konsolidering av inköp utan att kräva separata leverantörsrelationer.

Axelskruvar som svängstift i automatiserade maskiner: Beräkning av lagerbelastning och uppskattning av slitagelivslängd

I automatiserade maskiner och verktygsmaskiner utsätts ansatsskruvar som fungerar som svängtappar för länkar, kamföljare eller svängarmar för radiella lagerbelastningar över axellängden. Till skillnad från ett glidlager där belastningen är fördelad över en lång kontaktzon, koncentrerar en ansatsskruvsvängtapp den radiella belastningen över den användbara ansatslängden - vanligtvis mellan en och tre gånger ansatsdiametern beroende på applikationsgeometrin. Att beräkna lagertrycket vid skulderytan är det första steget för att förutsäga livslängden på slitaget.

Formeln för projicerad yta för lagertryck gäller: P = F / (d × L), där F är den radiella belastningen i Newton, d är skulderdiametern i mm och L är den effektiva lagerlängden i mm. För en ansatsskruv av härdat legerat stål som löper mot en stålbussning eller ett härdat hål är det tillåtna lagertrycket vanligtvis 100–150 MPa för kontinuerlig rotation och 200–350 MPa för oscillerande eller indexerande rörelse. Att överskrida dessa gränser accelererar ytutmattning, producerar slitageskräp och förstorar gradvis hålet – samma brottförlopp som ses i applikationer med otillräcklig tolerans men drivs av belastning snarare än dimensionsfel.

Textilutrustning och pivotapplikationer för hydrauliska system lägger till en smörjningshänsyn som ofta förbises under design. En axelskruv som går torrt i en högcykeltextilmaskin kan se yttemperaturer som överstiger 150°C vid kontaktzonen under ihållande produktionskörningar, vilket försämrar eventuell oljefilm och påskyndar limförslitningen. Konstruktionsföreskrifter för smörjning – ett radiellt smörjhål genom hålets vägg eller ett periferiskt spår i ansatsen – kan förlänga livslängden med en storleksordning i dessa applikationer, och att specificera en ansatsskruv med en ytbehandling som är kompatibel med smörjmedelskemin är ett grundläggande tekniskt krav som bör bekräftas i stället för efter konstruktionsfel.

Icke-standardiserade axelgeometrier inom flyg- och fordonsverktyg: bortom katalogen

Standardskruvar följer en enkel geometri: cylindrisk ansats, platt lageryta under huvudet och en gängad ände med mindre diameter än ansatsen. Flygkomponenter och specialiserade fordonsverktyg kräver ofta konfigurationer som inte kan hämtas från någon standardkatalog – och försök att modifiera en standardskruv i fält (att vända ner en skuldra, lägga till ett tvärhål, bearbeta en reducerad sektion) äventyrar nästan alltid delens värmebehandling och dimensionella integritet.

Vanliga icke-standardiserade axelskruvskonfigurationer som uppstår i högprecisionsverktyg inkluderar:

• Dubbla axelskruvar: Två cylindriska skuldror med olika diametrar på samma skaft, som används för att lokalisera och hålla kvar komponenter på två olika djupplan samtidigt i komplexa formaggregat.
• Avlastade axelskruvar: En midjesektion med reducerad diameter mellan axeln och den gängade änden, som fungerar som ett kontrollerat elastiskt element som absorberar stötbelastning utan att överföra den till gängingreppszonen - särskilt värdefullt i applikationer med hög slagkraft.
• Ansatsskruvar med korshål eller axiella passager: Används i hydrauliska system och pneumatiska verktyg där skruven samtidigt fungerar som en svängtapp och en vätskepassage, vilket eliminerar en separat portpassning och minskar monteringskomplexiteten.
• Flänsade axelskruvar: En förstorad fläns under huvudet fördelar den axiella klämbelastningen över ett större område, vilket förhindrar inbäddning i verktygsplattor av mjukt material (aluminium eller komposit) utan att behöva en separat brickakomponent.
• Extra långa axelskruvar med flera gängstigningar: Krävs i djupa gjutformsenheter där gängänden måste gripa in i en platta långt under axellagerzonen, med totala längder som sträcker sig långt över standardkatalogens maximivärden.

Shanghai Soverchannel Industrial Co., Ltd. är strukturerat specifikt för att hantera detta segment av marknaden. Som en tillverkare som integrerar FoU, produktion och försäljning, granskar företaget kundritningar, ger råd om geometri och materialval, producerar prototyper för dimensionell och funktionell validering och övergår direkt till produktion – allt inom ett enda leveransförhållande som eliminerar överlämnandet av ingenjörskonst till inköp som är vanligt när man arbetar med distributörer som köper från tredjepartsfabriker.

Val av ytbehandling för axelskruvar: Balanserar dimensionell integritet mot korrosionsskydd

Ytbehandlingen som appliceras på en axelskruv uppvisar en grundläggande spänning som inte existerar för vanliga fästelement: varje beläggning som lägger till tjocklek till axelytan drar direkt av den dimensionella toleransbudgeten. Ett elektropläteringsskikt av zink på 8–12 µm per sida lägger till 16–24 µm till axeldiametern – tillräckligt för att omvandla en h6-toleransskuldra till en överdimensionerad del som inte kommer in i dess brotschade hål utan störningar. Det är därför som valet av ytbehandling för precisionsskruvar kräver tydlig uppmärksamhet på beläggningens tjocklek, inte bara korrosionsprestanda.

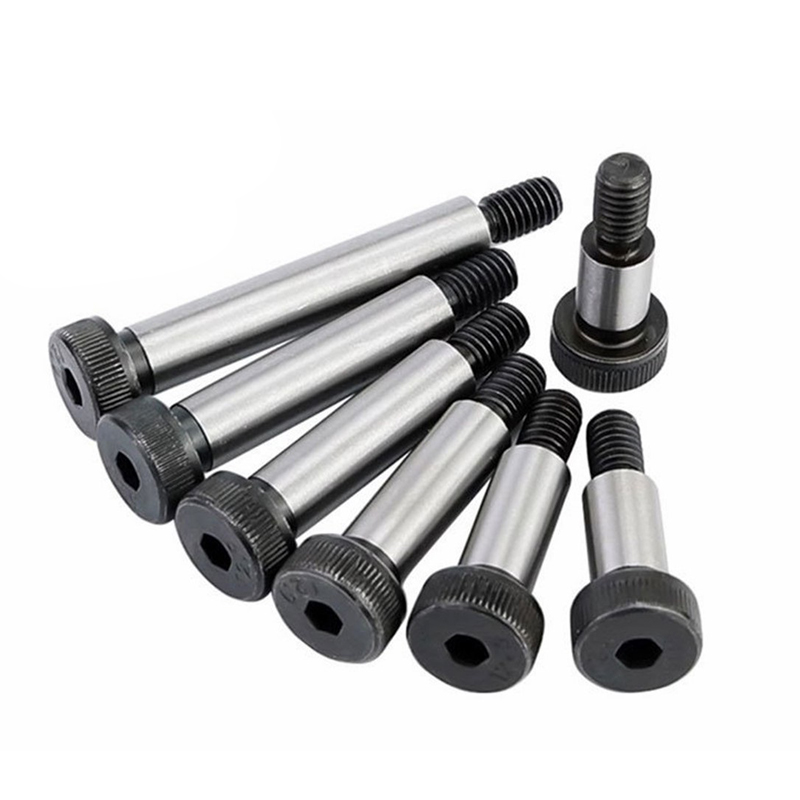

• Svart oxid: Den föredragna behandlingen för precisionsform- och formapplikationer. Konverteringsbeläggningsdjupet mäts i nanometer snarare än mikron – i praktiken nolldimensionell påverkan. Ger mild korrosionsbeständighet som är tillräcklig för inomhusverktygsmiljöer i kombination med en oljetätning. Kompatibel med alla standardtoleransklasser utan efterbehandlingsslipning.
• Elektrolös nickelplätering: Avsätter ett mycket enhetligt skikt (vanligtvis 12–25 µm) som kan specificeras och hållas tillräckligt tätt för att ta hänsyn till bearbetningstoleransen. Ger överlägsen hårdhet (upp till 68 HRC efter värmebehandling) och korrosionsbeständighet jämfört med svartoxid. Används i hydrauliska ansatsskruvar och textilutrustningskomponenter där både precision och måttlig kemikaliebeständighet krävs.

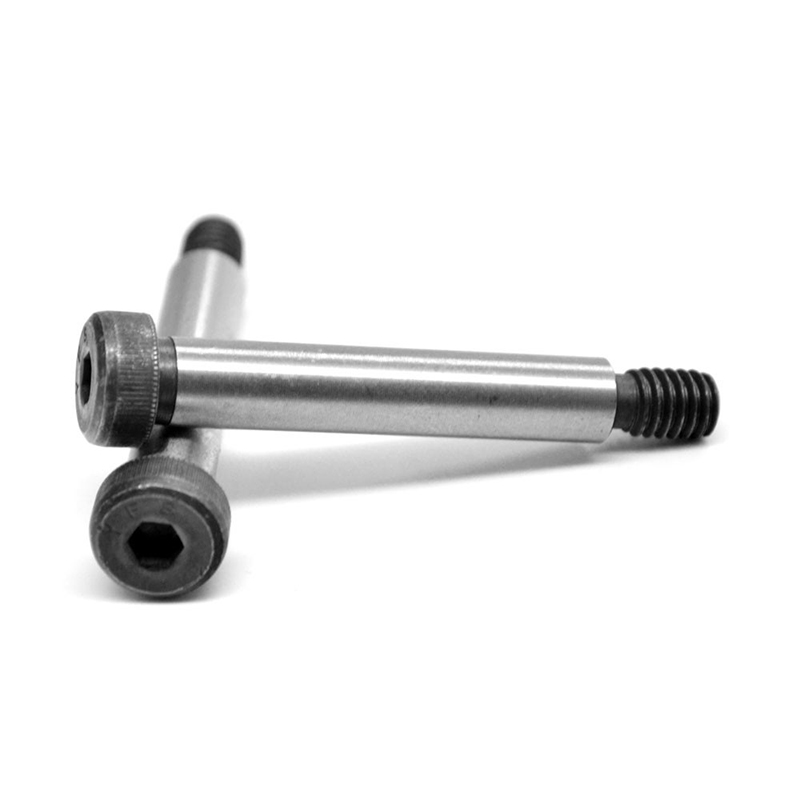

• Zinkflingbeläggning (Geomet/Dacromet): Gäller vid 8–15 µm total tjocklek med bättre tjocklekslikformighet än elektroplätering och ingen risk för väteförsprödning. Lämplig för den gängade änden och huvudet på ansatsskruvar där korrosionsskydd är viktigt, men bör maskeras från skuldrans lageryta i precisionsapplikationer - eller så ska skuldran slipas till slutlig dimension efter beläggning.
• Passiverat rostfritt stål: För ansatsskruvar tillverkade i 303, 304 eller 440C rostfritt, tar passivering bort fritt järn från ytan utan någon dimensionell påverkan, vilket maximerar materialets naturliga korrosionsbeständighet. Det rätta valet för livsmedelsbearbetning, läkemedelstillverkning och kustnära eller marina verktygsmiljöer där basmaterialet redan är rostfritt.

Shanghai Soverchannel Industrial Co., Ltd., som både en leverantör av fästelement i kolstål och ett företag i rostfritt stål, specificerar ytbehandlingar som en integrerad del av axelskruvens designpaket snarare än som en eftertanke. För kunder som levererar till utomeuropeiska marknader där standarder för montering av utrustning varierar, dokumenterar företaget den belagda axeldiametern med full dimensionell spårbarhet, så att installatörer kan verifiera passformskompatibilitet före montering snarare än att upptäcka störningsproblem på produktionsgolvet.
