Moment-to-yield vs. Moment-to-Angle: Vad åtdragningsspecifikationen faktiskt säger dig om bulten

Två åtdragningsmetoder dominerar modernt Bilbultar specifikationer för packade motorleder, och att förväxla dem är ett av de mest följdriktiga installationsfelen vid fordonsmontering och reparation. Torque-to-yield (TTY)-bultar är konstruerade för att dras åt förbi materialets elastiska gräns till en kontrollerad plastisk deformationszon. När bulten väl sträckts utöver eftergivligheten bibehåller bulten en mycket konsekvent klämkraft eftersom fogbelastningen bestäms av materialets eftergivlighet – inte av friktionsvariabilitet mellan gängflankerna och lagerytorna, som kan svänga vridmomentavläsningarna med 15–25 % utan att ändra den faktiska förspänningen. Åtdragningsproceduren för TTY-bultar inkluderar alltid ett grundmoment följt av en eller flera specificerade rotationsvinklar, såsom "25 Nm 90° 90°." Denna vinkelinstruktion är den definitiva indikatorn på att bulten är designad för engångsbruk - när den väl sträckts in i sträckningszonen är bultens elastiska återhämtning otillräcklig för att återupprätta korrekt förspänning på en andra montering.

Vridmoment-till-vinkel (TTA) bultar följer samma installationssekvens – basmoment plus rotation – men sträcks inte avsiktligt för att ge efter. De fungerar inom det elastiska området, vilket innebär att de vanligtvis kan återanvändas om de inte är skadade. Det primära syftet med vinkelsteget i TTA är detsamma som i TTY: att ta bort friktion som den dominerande variabeln så att klämkraften styrs av bultens förlängningsgeometri snarare än smörjtillståndet. Båda metoderna är konstruerade svar på samma problem som moderna lättviktsmotorer står inför: cylinderhuvuden i aluminium expanderar med andra termiska hastigheter än gjutjärnsblock, och den resulterande rörelsen under värmecykler skulle plastiskt deformera en konventionell bult som dras åt rent av vridmoment, vilket med tiden orsakar packningsbrott. Hybrid TTY-konstruktioner finns som bygger in en säkerhetsmarginal inom sträckzonen, vilket tillåter ett begränsat antal återmonteringar, men dessa kräver uttrycklig tillverkarbeteckning - de kan inte antas från enbart visuell inspektion.

Ur ett tillverkningsperspektiv kräver tillverkning av TTY-bultar strängare kontroll av materialets sträckgräns än konventionella fästelement. Om sträckgränsen varierar mellan bultar i samma parti kommer den plastiska deformationen som uppnås under installationen också att variera - vilket direkt påverkar klämkraftens enhetlighet över en flerbultsförband som ett cylinderhuvud. Detta är en anledning till att OEM-fästprogram för bilar inte bara anger minimala mekaniska egenskaper utan också tillåtna sträckgränsintervall, vilket ställer krav på leverantörer som går långt utöver standardklass 10.9 eller 12.9 certifiering.

Varför trådrullning efter värmebehandling är viktigt för utmattningsliv i fordonsfästen

Sekvensen i vilken gängor bildas i förhållande till värmebehandling är ett tillverkningsbeslut med mätbara konsekvenser för utmattningsprestandan — och det är ett beslut som skiljer högkvalitativ bilbultarproduktion från tillverkning av varufästelement. Standardpraxis gänga bultar före värmebehandling eftersom stålet är mjukare och formningen är lättare och snabbare. Men gängning efter värmebehandling - närmare bestämt trådvalsning efter härdning och härdning - producerar avsevärt överlägsen utmattningsmotstånd genom att inducera kvarvarande tryckspänningar vid gängrötterna precis när materialet har sin slutliga hårdhet.

Gängvalsning är en kallformningsprocess där stansar av härdat stål tränger undan material för att skapa gängprofilen istället för att skära bort den. Det kontinuerliga kornflödet som blir resultatet av denna förskjutning - efter gängkonturen obruten - skiljer sig fundamentalt från den avskurna kornstrukturen som efterlämnats av avskurna gängor. Valsade gängor är vanligtvis 10–20 % starkare i statiska dragprover och visar utmattningshållfasthetsförbättringar på 50–75 % jämfört med motsvarande gängade gängor i samma materialkvalitet. Vid gängroten, där spänningskoncentrationen är högst och utmattningssprickor initieras, fungerar det tryckskikt som induceras av valsning som en direkt motåtgärd mot cykliska dragspänningar som genereras under dynamiska belastningar. För motorvevstångsbultar, huvudlageröverfallsbultar och hjulnavsbultar – applikationer där utmattningsfel är katastrofala och inte visuellt detekterbara i förväg – är denna tillverkningsskillnad en säkerhetsrelevant teknisk parameter, inte en produktionsoptimeringsdetalj.

Kallsmidning av bulthuvudet och skaftet föregår gängning i båda sekvenserna. Kall kurs vid rumstemperatur anpassar metallkornflödet längs bultens geometri, vilket förbättrar draghållfastheten och dimensionskonsistensen samtidigt. Höghastighets kallsmidemaskiner kan producera tusentals bultämnen per timme med minimalt materialspill, vilket är anledningen till att kallsmide är den universella standarden för massproduktion av fordonsbultar. Kombinationen av kallsmidet skaft, valsade trådar och kontrollerad härdnings-och-härdningsvärmebehandling definierar produktionskedjan som genererar den mekaniska tillförlitlighet som biltillverkare kräver vid produktionsvolymer.

Bulthuvudgeometri och verktygsåtkomst: Matchande drivtyp till monteringsbegränsningar

Val av huvudgeometri för bilbultar drivs lika mycket av monteringsåtkomstbegränsningar och produktionslinjeverktyg som av belastningskraven för fogen. Moderna motorrum, växellådshus och underramar för fjädring är tätt förpackade, och skiftnyckelsutrymmet som finns tillgängligt vid varje skarv avgör vilka huvudtyper som är fysiskt installerbara - särskilt när pneumatiska eller elektriska momentverktyg används vid produktionslinjehastigheter.

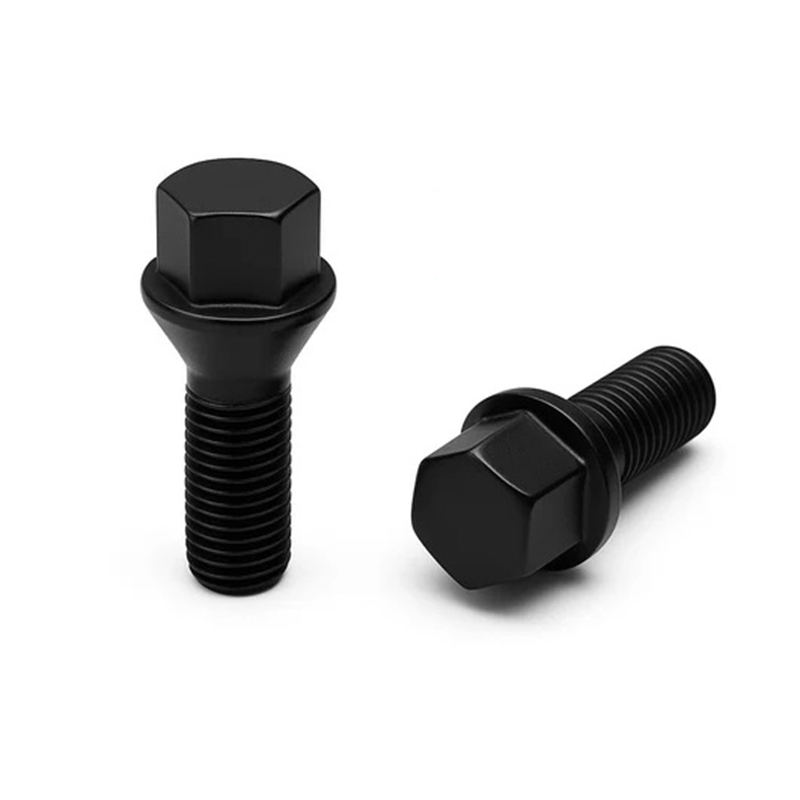

Hexhuvud

Baslinjen för de flesta fordonskonstruktionsförbindelser. Kompatibel med standardhylsor och lådnycklar, allmänt tillgänglig i alla standardkvaliteter och storlekar. Ingreppsvinkeln på 60° mellan drivytorna begränsar den verktygssvängbåge som behövs för ompositionering till 60°, vilket är tillräckligt för de mest tillgängliga fogplatserna. Nackdel: de relativt höga sidoväggarna ökar skiftnyckelns utrymme, vilket gör sexkantshuvuden olämpliga i trånga hålrum.

12-punkts (dubbel hex) huvud

12-punktshuvudet ger 30° mellan ingreppspositionerna – hälften av den rotation som behövs för att återkoppla jämfört med en insexhylsa – vilket gör det avsevärt snabbare att sätta tillbaka en hylsa i trånga utrymmen med begränsad svängbåge. Den mindre huvuddiametern jämfört med en motsvarande sexkantstorlek betyder att en mindre hylsa kan nå bulten i snäva åtkomstzoner. Kritiskt sett stödjer 12-punktsgeometrin högre vridmomentöverföring för en given huvudstorlek eftersom var och en av de tolv kontaktytorna är mindre och fördelar belastningen annorlunda än sex bredare sexkantsytor. Detta gör 12-punktsbultar till standard i motorapplikationer med hög klämbelastning — vevstångsbultar och cylinderhuvudsbultar där både vridmomentstorlek och åtkomstsvårigheter sammanfaller.

Hylshuvud (intern sexkant / insex)

Den cylindriska huvudprofilen tillåter installation i försänkta hål för montering i plan yta - vanlig i bromsokfästen, motortidskåpor och växellådshus där utskjutande huvuden skulle komma i konflikt med intilliggande komponenter eller tätningsytor. Den interna sexkantsenheten tar bort det externa skruvdraget helt och hållet, vilket gör att fästet kan sitta i urtag som är oåtkomliga för någon extern hylsa. Begränsningen är att interna drivytor är mer mottagliga för att fällas ut under högt vridmoment om de är slitna eller felinriktade, vilket är anledningen till att användning av slagskruvar på insexskruvar generellt avråds vid precisionsmontering av fordon.

Val av ytbeläggning för bilbultar: Balansering av korrosionsbeständighet, risk för väteförsprödning och friktionskoefficient

Val av ytbehandling för bilbultar involverar tre tekniska variabler som inte optimerar i samma riktning: korrosionsbeständighet, risk för väteförsprödning och friktionskoefficientkonsistens. Att få den här balansen fel har lett till dokumenterade fel under drift - inte från otillräcklig bultstyrka, utan från beläggningsinducerad sprödhet eller vridmoment-till-förspänningsinkonsekvens orsakad av okontrollerad ytfriktion.

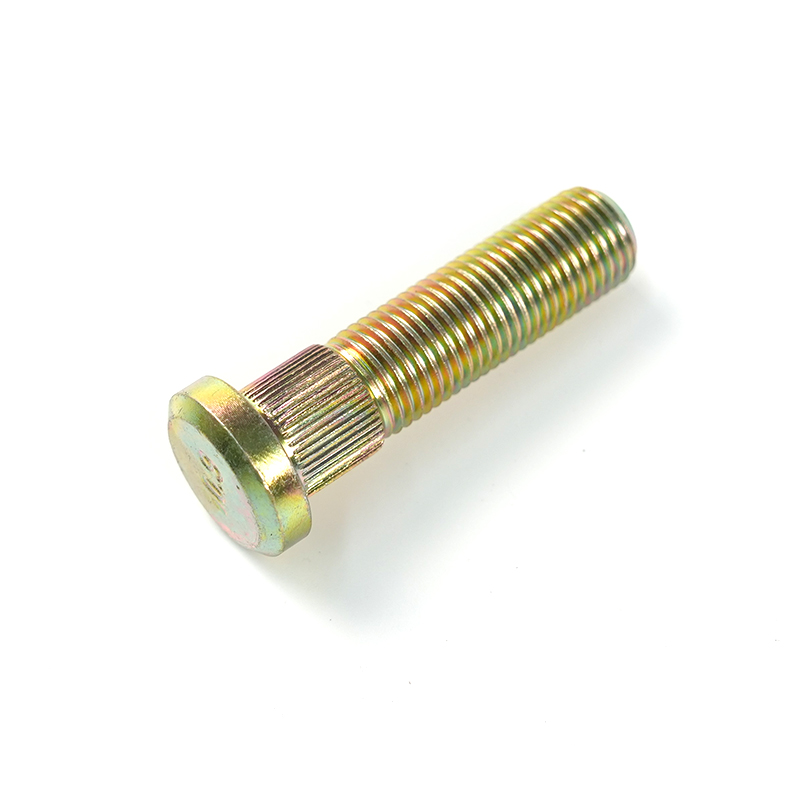

Zink galvanisering

Det mest ekonomiska korrosionsskyddet för grad 8.8 bultar i skyddade eller interiöra applikationer. Beläggningstjocklek på 5–12 µm ger 72–200 timmars motstånd mot neutral saltspray (NSS) beroende på passiveringstyp. Den kritiska begränsningen: elektroplätering introducerar väte i bultstålet som en biprodukt av syrabetnings- och pläteringsprocessen. För bultar av klass 10.9 är väteförsprödning gräddning vid 200°C inom 4 timmar efter plätering obligatoriskt enligt ISO 4042. För bultar av grad 12.9 avråds elektroplätering uttryckligen av både ISO 898-1 och de flesta OEM-specifikationer för fordonsindustrin — draghållfastheten och hårdhetsnivåerna9 gör materialet mottagligt för vätgas i särskilt hög grad 12. säker belastning, eventuellt utan synlig varning.

Zink-nickellegering (10–15 % Ni)

Bilunderredet och drivlinans standard för korrosionskritiska leder. Saltsprutmotståndet överstiger vanligtvis 1 000–1 200 timmar och beläggningen bibehåller prestanda upp till cirka 200°C – täcker värmeskalet för de flesta applikationer under huven, inklusive avgasgrenrörsbultar och monteringsutrustning för turboladdare. Zink-nickel är elektropläterad, så krav på vätebakning gäller för klass 10,9 och högre, men legeringssammansättningen ger lägre väteabsorption än ren zinkplätering, och bakningsfönstret hanteras mer tillförlitligt i kontrollerade produktionsmiljöer. Den är kompatibel med gänglåsande lappar (Nylok, Precote) och är det föredragna valet för globala OEM-tillverkare för fordon som anger korrosionsprestanda på olika klimatmarknader.

Zink-flingbeläggningar (Dacromet / Geomet / Magni)

Det säkraste beläggningsalternativet för höghållfasta bultar i klass 10,9 och 12,9. Applicerad utan elektrolytiska processer introducerar zinkflingbeläggningar noll väte i stålet, vilket helt eliminerar risken för sprödhet. Beläggningstjocklek på 8–15 µm ger 500–1 000 timmars saltsprutbeständighet, med RoHS- och REACH-överensstämmelse (ingen sexvärt krom i moderna formuleringar). Friktionskoefficienten för zink-flingbeläggningar är noggrant kontrollerad och konsekvent mellan batcherna, vilket avsevärt förbättrar repeterbarheten från vridmoment till förspänning på automatiserade monteringslinjer. Denna förutsägbarhet är anledningen till att zink-flake-specifikationer är utbredda i program för fordonschassier, fjädring och strukturella fästelement där åtdragningsmomenttabellen och förväntad fogförspänning måste anpassas tillförlitligt över miljontals produktionsenheter.

Fosfat och olja (svart fosfat)

Används främst för OEM-motor- och transmissionsbultar som fungerar i smorda eller tätade miljöer. Svart fosfat ger minimal fristående korrosionsbeständighet men ger en kontrollerad, konsekvent friktionsyta som är särskilt viktig för bultar i motorn där smörjmedelsförorening av gänggränssnittet förväntas och måste beaktas i vridmomentspecifikationen. Den mörkt matta finishen är också användbar för visuell identifiering av bultar som inte får förväxlas med förzinkade motsvarigheter med olika vridmoment.

Anpassning av icke-standardiserade fordonsbultar: där OEM-teknikkraven överstiger katalogspecifikationerna

Andelen bilbultar i ett modernt fordon som kan hämtas direkt från en standardkatalog är lägre än vad de flesta icke-specialister antar. Ändringar av motorarkitektur, plattformsspecifika förpackningsbegränsningar, viktminskningsprogram och nästa generations materialkombinationer i EV-drivlinaenheter driver rutinmässigt kraven på fästelement utanför DIN-, ISO- eller SAE-standardgeometrin. Anpassade skaftgeometrier med flera diametrar på en enda bult, icke-standardiserade huvudhöjder för begränsat verktygsspel, proprietära gängformer för direkt-in-aluminiumingrepp utan insatser och bultar med integrerade funktionella funktioner som pilotdiametrar eller tätningsskuldror är vanliga krav vid OEM-inköp för bilar.

Shanghai Soverchannel Industrial Co., Ltd. är en tillverkare som har byggt sin tekniska grund just i detta utrymme. Som ett företag som är djupt engagerat i fordonsindustrin i många år, och som verkar genom sin produktionsbas Nantong Jinzhai Hardware Co., Ltd., hanterar Shanghai Soverchannel Industrial Co., Ltd. OEM/ODM-bultutvecklingsprogram från första provkonstruktion till fullständig produktionsvalidering – inte bara kataloguppfyllelse. Helprocessinspektionssystemet som styr dess standardbultproduktion sträcker sig till alla anpassade program: inspektionsrapporter från första artikeln, dimensionell överensstämmelse med kundens ritningsspecifikationer, certifiering av mekaniska egenskaper mot konstruktionsgraden och ytbehandlingsverifiering mot OEM-korrosionsstandarder.

Produktens omfattning sträcker sig långt bortom enbart bultar. Shanghai Soverchannel Industrial Co., Ltd. tillverkar matchade muttrar, stålbearbetningsdelar, svetskomponenter och komplexa specialformade fästanordningar – som täcker hela sortimentet av sammanfogningshårdvara som ett enda bilundersystem eller monteringsmodul kan kräva. För kunder som hanterar flera leverantörer av fästelement för samma plattform, minskar konsolidering till en tekniskt kapabel källa med konsekvent kvalitetshantering valideringsbördan, förbättrar försörjningskedjans transparens och förenklar spårbarhetsdokumentationen som krävs av IATF 16949-styrda produktionsmiljöer.

Fästelementfelslägen i fordonstillämpningar och hur design- och tillverkningsbeslut förhindrar dem

De flesta fel på fordonsbultar under drift orsakas inte av otillräcklig nominell hållfasthet – de orsakas av förutsägbara mekanismer som kan åtgärdas genom val av fästelement, tillverkningsprocesskontroll och installationsprocedurer. Genom att förstå dessa fellägen kan ingenjörer och inköpsteam fatta bättre beslut i specifikationsstadiet snarare än att diagnostisera fel efter att de inträffat.

• Utmattningsbrott vid gängroten: Det vanligaste läget för bilbultfel. Uppstår under cyklisk belastning när spänningskoncentrationerna vid den första gängroten överskrider materialets uthållighetsgräns. Adresseras genom rullade gängor (mot skärning), sekvensering av gängefter-värmebehandling och korrekt förspänning för att hålla fogen i kompression under hela belastningscykeln.
• Väteförsprödningsfraktur: Fördröjd spröd fraktur som inträffar timmar eller dagar efter installationen, orsakad av väte som absorberas under galvanisering. Förekommer vid belastningar under nominell belastning utan synlig varning. Förhindras genom att specificera zink-flingbeläggningar för klass 10.9 och uppåt, eller genom strikt efterlevnad av bakningsprotokoll när galvanisering är oundviklig.
• Vibrationslossning (självlossande): Mikroslip vid gränssnitten mellan gängan och lagerytan under tvärgående vibrationer orsakar inkrementell rotation av muttern eller bulten, vilket minskar förspänningen progressivt. Förhindras av sågtandade flänskonstruktioner, gänglåsande föreningar eller rådande vridmomentmuttrar — med valet beroende på storleken och frekvensen av vibrationsmiljön och om skarven kommer att demonteras under drift.
• Trådavisolering i mjukt passande material: När bultar drivs direkt in i aluminium- eller plasthöljen måste gängingreppslängden beräknas för att förhindra avskalning innan bulten når provbelastning. Tumregeln för aluminium är en minsta ingreppslängd på 1,5× bultdiametern för grad 8,8, ökande till 2× för grad 10,9. Under dessa värden kommer skarven att strippas innan bulten når designförspänning, oavsett pålagt vridmoment.
• Stressavslappning vid förhöjd temperatur: Grad 12.9-bultar som används på platser med hög temperatur – montering av avgassystem, turboladdarfästen, motorrumsfästen nära värmekällor – upplever spänningsavslappning när materialet kryper under ihållande belastning över 250–300°C. Detta minskar förbelastningen över tiden. Lösningarna inkluderar att välja legeringskvaliteter som är klassade för service vid förhöjd temperatur eller att byta till rostfria legeringar av lägre kvalitet men högre temperaturer där hållfasthetsmarginalen tillåter.

Att dokumentera dessa fellägen mot specifika skarvar under fordonsutveckling – och matcha fästelementspecifikationer till varje risk – är den tekniska disciplinen som skiljer program för fästelement av fordonskvalitet från allmänt industriella fästelement. Tillverkningssträngheten bakom fordonsprogram, utvecklad genom år av OEM-försörjningskedja-erfarenhet vid Shanghai Soverchannel Industrial Co., Ltd., är just det som gör den disciplinen körbar i produktionsskala.
