Varför Bolt Grade Number faktiskt säger dig styrka formeln

Den tvåsiffriga egenskapsklassen som trycks på varje höghållfast bulthuvud är inte godtycklig – den kodar två mekaniska egenskaper i en enda märkning. Ta betyget 10,9 som ett exempel: den första siffran, 10, indikerar en minsta draghållfasthet på 1 000 MPa, medan siffran efter decimalen, 9, representerar förhållandet mellan sträck och drag på 0,9, vilket ger en lägsta sträckgräns på 900 MPa. Grad 8.8 följer samma logik - 800 MPa drag, 640 MPa utbyte. Detta system, standardiserat enligt ISO 898-1 och anpassat till Kinas GB/T 3098.1, innebär att ingenjörer kan läsa de bärande parametrarna direkt från huvudmarkeringen utan att referera till ett separat datablad.

För anslutningar av stålkonstruktioner är de två kvaliteterna specificerade under GB/T 1228 och GB/T 3632 8,8 och 10,9. Grad 10,9 ger ungefär 30 % mer dragkapacitet än 8,8 till en prispremie på 25–40 % – en avvägning som är vettig i höghusramar, tak med långa spann och tunga industriplattformar där reducering av bultantal också minskar antalet borrade hål och bevarar elementtvärsnittet. Grade 8.8, å andra sidan, förblir standard för allmän strukturell tillverkning: kostnadseffektiv, allmänt tillgänglig i alla standardstorlekar från M12 till M36, och tillräcklig för de flesta balk-till-pelare anslutningar under måttlig belastning.

Ett viktigt förtydligande: högre betyg betyder inte alltid bättre. När styrkan ökar minskar segheten och känsligheten för väteförsprödning ökar. Att välja betyg 10,9 där 8,8 är tillräckligt ökar kostnaden och ökar risken för spänningskorrosion i korrosiva miljöer. Det korrekta tillvägagångssättet är att matcha fastighetsklassen med den beräknade foglasten och säkerhetsfaktorn i konstruktionen – att inte överspecificera för trygghet.

Stor sexkantig vs vridskjuvning: Välj rätt anslutningstyp för ditt projekt

Stålkonstruktion höghållfasta bultar finns i två primära konfigurationer för strukturell användning enligt kinesiska nationella standarder, och valet mellan dem påverkar installationshastighet, kostnad och kvalitetskontrollresultat mer än vad de flesta ingenjörer från början inser.

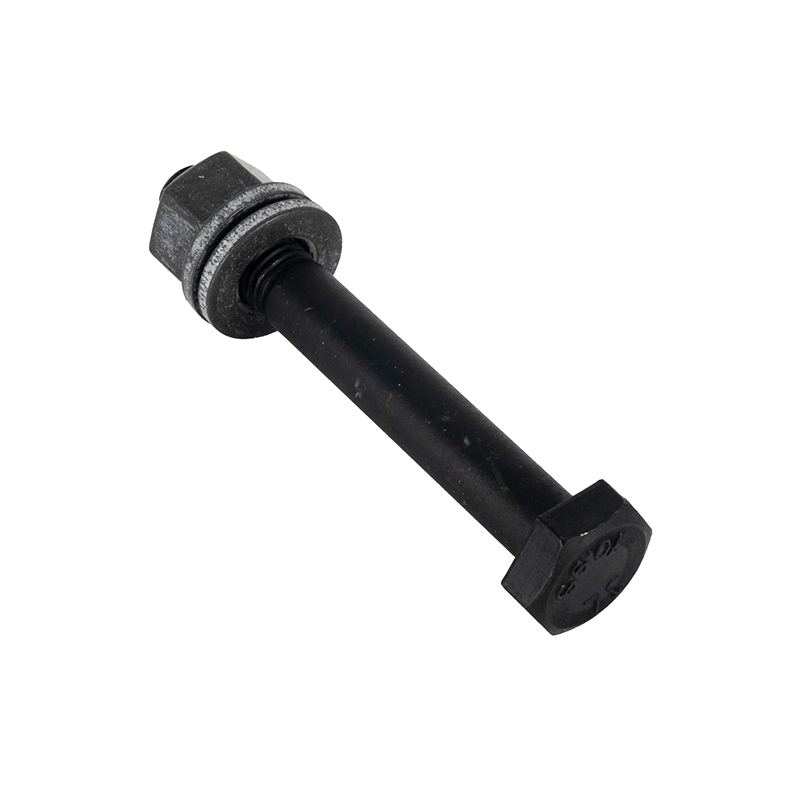

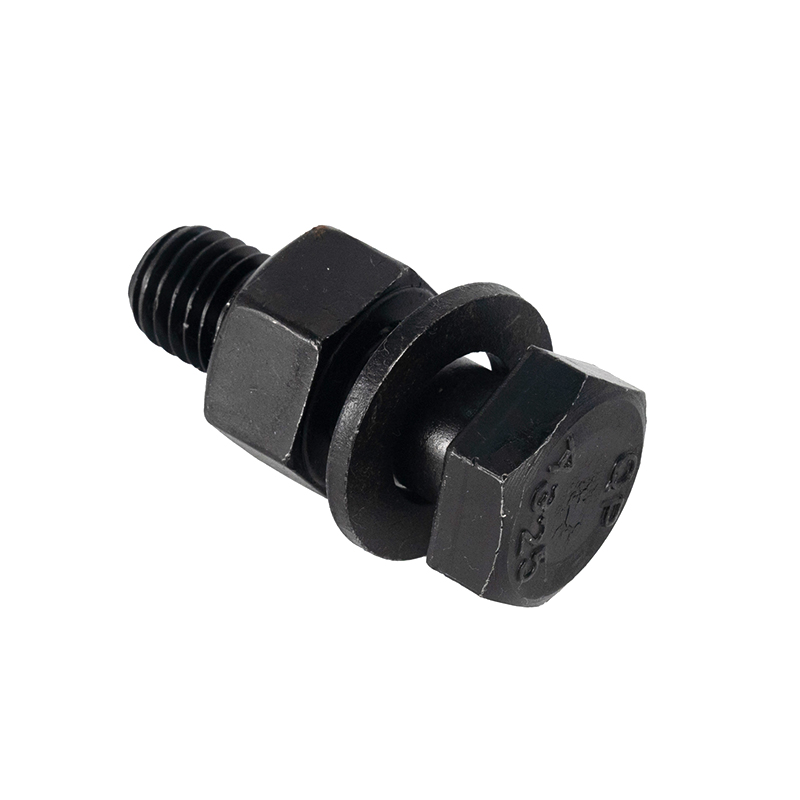

Stora sexkantiga höghållfasta bultar (GB/T 1228)

Stora sexkantsbultar är den mer traditionella typen och används tillsammans med matchade muttrar och härdade brickor. Förspänning uppnås genom att applicera ett kalibrerat vridmoment genom en momentnyckel. Detta ger installatören exakt kontroll, vilket gör dem väl lämpade för anslutningar som bär dynamiska belastningar – kranbalkar, brodäck och strukturer som utsätts för vibrationer eller cyklisk påfrestning. Vridmomentkontrollmetoden kräver strikt överensstämmelse med specifikationerna: undervridning lämnar otillräcklig förspänning, medan övervridning riskerar bultbrott eller gängavdragning. För stora projekt måste kalibrering av momentnyckel verifieras dagligen.

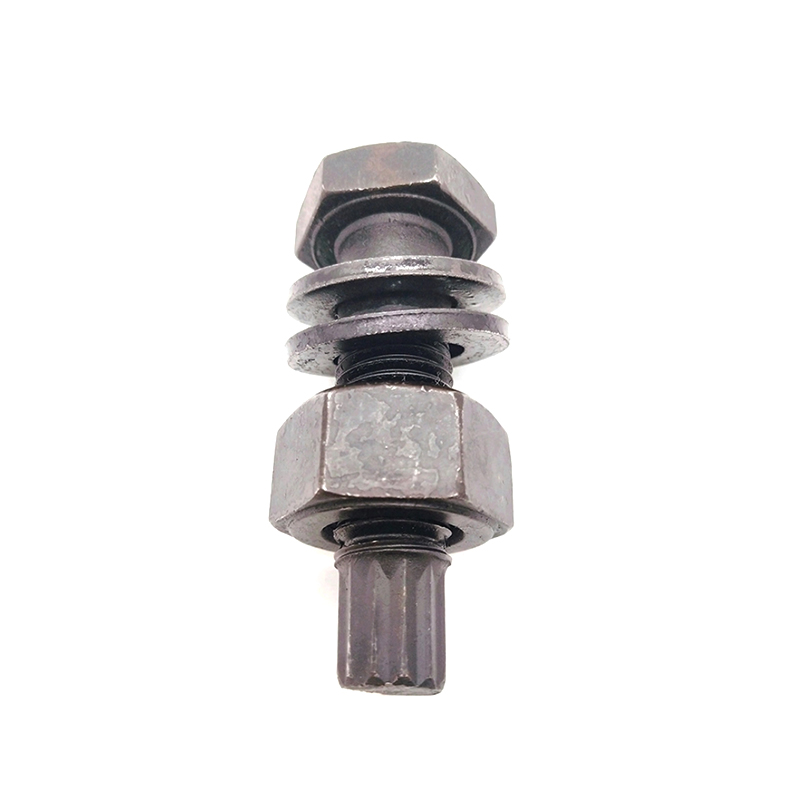

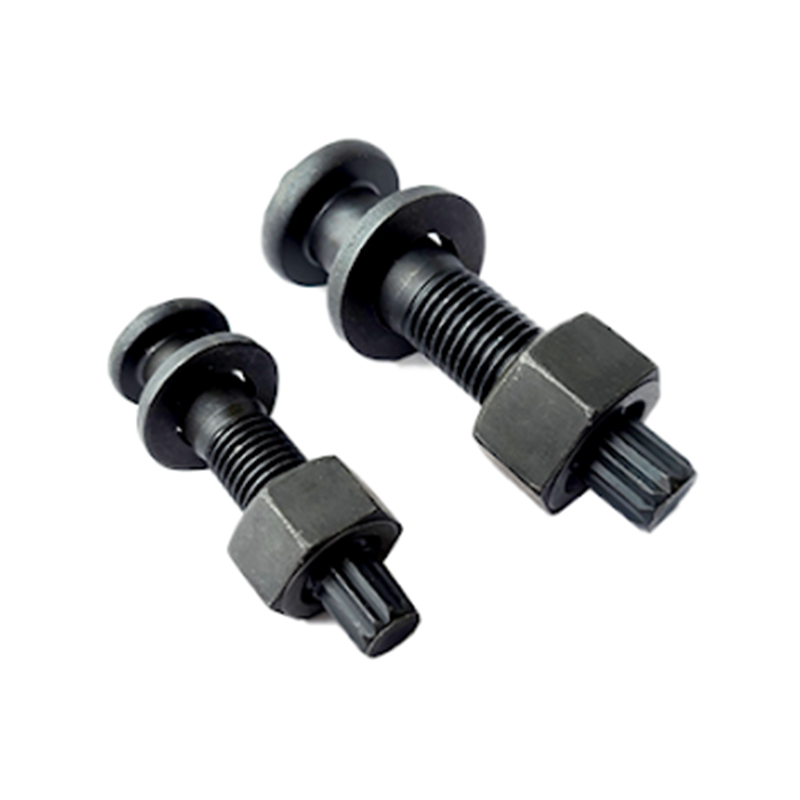

Torsionsskjuvning höghållfasta bultar (GB/T 3632)

Torsionsskärbultar har en tappspets i änden av skaftet. Under installationen griper en specialiserad elektrisk skiftnyckel både muttern och stiftsvansen samtidigt. Allteftersom åtdragningen fortskrider, skärs stiftsvansen av vid ett förkonstruerat halsbrytande spår precis när bulten når sin specificerade förspänning – vilket eliminerar behovet av vridmomentmätning. Den avklippta pintailen är den visuella bekräftelsen på att installationen är komplett och korrekt. Denna självindikerande mekanism gör att vridningsskärbultar går betydligt snabbare att inspektera i fält och minskar beroendet av förarens skicklighet. De är att föredra i höghus och stålkonstruktioner med stora spännvidder där installationseffektiviteten direkt påverkar byggschemat.

Den praktiska avvägningen är enkel: vridningsskärbultar kostar mer per styck och kräver proprietära elektriska skiftnycklar. Om en skiftnyckel går sönder på plats avbryts arbetet. Stora sexkantsbultar är mer universellt kompatibla med standardverktyg och är det bättre valet när verktygstillgängligheten är osäker eller när anslutningsdesignen kräver efterdragning under fasad konstruktion.

Vad härdning och härdning faktiskt gör för att bulta stål - och varför det är viktigt i strukturella leder

Frasen "härdad och härdad" förekommer i praktiskt taget varje höghållfast bultspecifikation, inklusive GB/T 1228, GB/T 3632 och deras internationella motsvarigheter. Att förstå vad den här värmebehandlingscykeln faktiskt uppnår – snarare än att behandla den som ett generiskt kvalitetspåstående – hjälper inköpsingenjörer att bedöma leverantörernas förmåga och undvika fel i kritiska anslutningar.

Släckning innebär att bulten värms upp till över 880–960°C (beroende på legeringssammansättning) tills legeringselement som krom, molybden och titan löser sig helt i stålmatrisen. Bulten kyls sedan snabbt ned i ett flytande medium, vilket låser mikrostrukturen i en hård men spröd martensitfas. I detta skede har bulten maximal hårdhet men är farligt känslig för sprickbildning under påkänning. Anlöpning följer omedelbart: bulten återupphettas till 420–600°C för att lindra inre spänningar och omvandla spröd martensit till en finhärdad sorbitstruktur. Detta återställer segheten samtidigt som den förhöjda hållfastheten som uppnås under härdning bibehålls.

Tempereringstemperaturen är nyckelvariabeln som bestämmer den slutliga balansen mellan styrka och seghet. För bultar som används i lågtemperaturmiljöer - utomhusstålkonstruktioner i nordliga klimat, till exempel - måste härdning ge en mikrostruktur klassad i graderna 1–3,5 under metallografisk inspektion, vilket säkerställer adekvat slagtålighet vid förhållanden under noll. För grad 8.8 bultar med gängdiametrar som överstiger M20 krävs legerat stålmaterial och vakuumhärdningsprotokoll enligt kinesiska standarder för att garantera tillräcklig härdbarhet genom hela bults tvärsnitt.

På Shanghai Soverchannel Industrial Co., Ltd. och dess tillverkningsanläggning Nantong Jinzhai Hardware Co., Ltd., är härdnings- och härdningsprocessen integrerad i ett fullständigt inspektionssystem byggt på många års erfarenhet inom fordonsindustrin för fästelement - en sektor där kraven på bultars prestanda är strängare än de flesta strukturella applikationer. Samma metallurgiska disciplin som tillämpas på fästelement av fordonskvalitet genomförs till varje stålkonstruktion med hög hållfasthet vi tillverkar, från M12 till M36 över både 8,8 och 10,9 prestandanivåer.

Hur val av bultdiameter påverkar fogeffektiviteten i stålkonstruktionsanslutningar

Att specificera korrekt bultdiameter handlar inte bara om att matcha hålstorleken i en anslutningsplatta – det påverkar direkt skarvens skjuvkapacitet, den anslutna delens nettosektionsarea och antalet bultar som behövs för att överföra konstruktionsbelastningen. I praktiken kräver projekt som sträcker sig från lätta industriella stålramar till långspännande takstolar olika diameterval även inom M12–M36-serien.

• M16 och M20 är arbetshästarna för lättare stålkonstruktioner - sekundära balkanslutningar, räfflor, stag och pelarbottenplattor i låga industribyggnader. M20 är ofta den minsta diameter som anges av strukturella koder för primära anslutningar på grund av dess balans mellan kapacitet och hålborrningskostnad.
• M22 och M24 täcker mellanområdet: momentanslutningar från huvudbalk till kolumn i flervåningsramar, tunga kranbalkar och överföringsstrukturer. Hoppet från M20 till M22 lägger till cirka 20 % i skjuvkapacitet per bult, vilket på ett meningsfullt sätt kan minska antalet bultar i överbelastade anslutningszoner.
• M27 och M30 används i scenarier med hög belastning - tunga industriella plattformar, broinfartsstrukturer och rymdramar med stor spännvidd. Vid dessa diametrar ökar vridmomentkraven för förspänning avsevärt, och val av verktyg blir en viktigare logistisk övervägande på plats.
• M36 representerar den övre änden av standardsortimentet och är vanligtvis reserverad för ankarbultapplikationer, mycket tunga pelarskarvar eller anslutningar där åtkomstbegränsningar begränsar antalet bultar som fysiskt kan passa inom foggeometrin.

En ofta förbisedd faktor är förhållandet mellan bultdiameter och elementtjocklek. Att öka bultdiametern för att få skjuvkapacitet kan skapa problem med stansskjuvning i tunnare kilplåtar eller ändplattor, vilket kräver antingen en ökning av plåttjockleken eller en återgång till en mindre diameter med högre bultantal. Strukturella detaljerare och anslutningsingenjörer optimerar vanligtvis denna avvägning genom iterativ beräkning snarare än att standardisera den största tillgängliga diametern.

Förspänningsmetoder för höghållfasta strukturella bultar: vridmomentkontroll, vridning av mutter och indikatorer för direkt spänning

Att uppnå rätt bultförspänning är det som skiljer en höghållfast friktionskoppling från en enkel lagerkoppling. Förspänning skapar klämkraften mellan anslutna stålytor som genererar friktion - och det är denna friktion, inte bultskjuvning, som överför belastningen i en glidkritisk fog. Under GB/T 1228 identifieras tre installationsmetoder, var och en med distinkta kvalitetskontrollimplikationer.

Vridmomentkontrollmetod

Den mest använda metoden för stora sexkantsbultar. En kalibrerad momentnyckel tillämpar ett förberäknat vridmomentvärde som härletts från dagliga tester av representativa bultenheter med de faktiska installationsverktygen. Förhållandet mellan vridmoment och förspänning påverkas av gängfriktion, mutter-ytfriktion och ytsmörjning - vilket är anledningen till att vridmomentvärdet måste valideras med den exakta fästelementslott och verktygskonfigurationen som är schemalagd för dagens arbete, inte hämtad från en generisk tabell.

Turn-of-Nut-metod

Alla bultar i en skarv dras först åt till ett tätt tätt tillstånd - motståndet som en person känner av en person som använder en standardnyckel eller några få slag av en slagnyckel. Från det åtsittande läget roteras muttern sedan i en specificerad vinkel (vanligtvis 1/3 till 2/3 av ett helt varv beroende på bultlängd och grepplängd). Denna metod anses vara mer tillförlitlig än vridmomentkontroll i vissa applikationer eftersom den är mindre känslig för friktionsvariationer. Det kräver dock tydlig markering av den initiala tättsnäva positionen för att vinkelmätningen ska vara korrekt.

Självindikerande torsionsskjuvningsmetod (GB/T 3632)

Som noterats i jämförelsen av bulttyp ovan, ger tappstjärtsbrottet vid ett förkonstruerat skärspår en mekanisk garanti för förspänning utan att kräva vridmomentmätning eller vinkelrotationsspårning. Inspektion efter installation är enkel: alla bultar med en intakt tappspets har inte dragits åt ordentligt. Efter installationen bör verifieringstestning med oförstörande utvärdering eller bultspänningskalibreringskontroller utföras på kritiska anslutningar, särskilt i seismiska zoner eller strukturer som utsätts för dynamisk belastning.

OEM och icke-standardiserad höghållfast bulttillverkning: när standardstorlekar faller kort

Inte varje stålkonstruktionskoppling kan lösas med en standard M20 eller M24 bult från en katalog. Ombyggnadsprojekt, specialtillverkad anslutningshårdvara, egenutvecklade struktursystem och specialiserad industriell utrustning kräver ofta fästelement som faller utanför dimensionerna för GB/T 1228 eller GB/T 3632. Det är här som OEM och icke-standard tillverkningskapacitet blir en verklig skillnad snarare än ett marknadsföringspåstående.

Shanghai Soverchannel Industrial Co., Ltd. är en tillverkare av OEM/ODM stålkonstruktioner med hög hållfasthet och fabrik som verkar genom sin produktionsbas, Nantong Jinzhai Hardware Co., Ltd. Företagets bakgrund inom fästelement för bilar är särskilt relevant här: bilindustrin kräver rutinmässigt komplexa icke-standardiserade fästelementsgeometrier - flänsformade sektioner, gängformade skaftsektioner, skräddarsydda skruvhuvuden — med nolltolerans för mekanisk egenskapsavvikelse. Denna teknik- och tillverkningsdisciplin överförs direkt till anpassning av strukturella fästelement.

Stålkonstruktion höghållfasta bultar Anpassade funktioner hos Shanghai Soverchannel Industrial Co., Ltd. inkluderar:

• Icke-standardiserade skaftlängder och grepplängder utanför standardområdet, för tjocka anslutningspaket eller applikationer med utökad räckvidd
• Anpassade gängstigningar eller delgängade konfigurationer för specifika foggeometrikrav

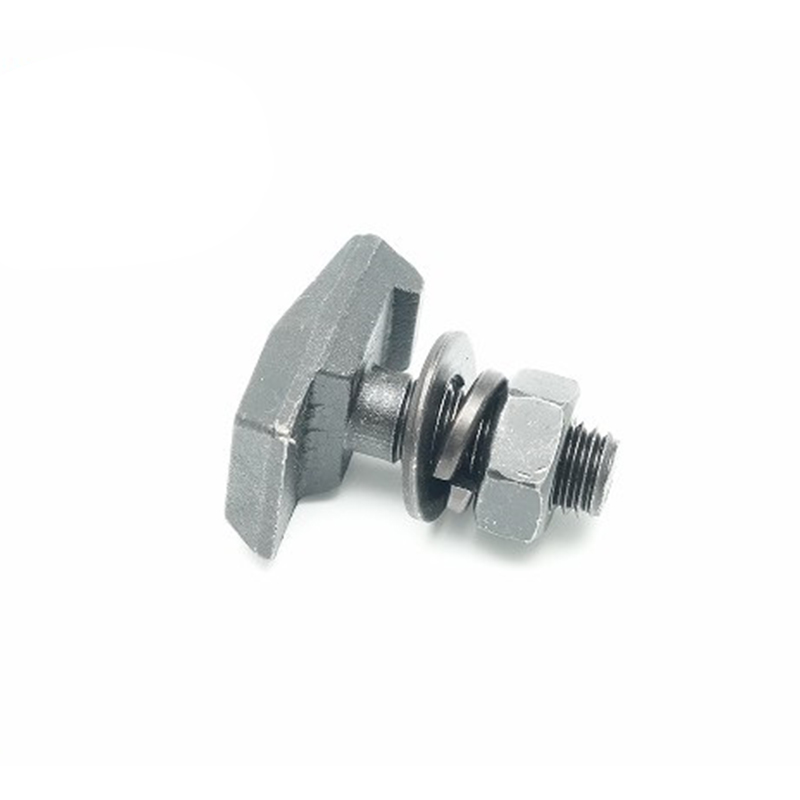

• Specialformade fästkomponenter – T-bultar, ankarstångsenheter, svetsbultar och komplexa formade delar – tillverkade enligt kundens ritningar
• Mekanisk egenskapscertifiering i hela processen för icke-standardiserade föremål, inklusive hårdhetsverifiering, dragprovning och metallografiska inspektionsrapporter

Det viktigaste tekniska kravet för alla icke-standardiserade höghållfasta bultar är att materialspecifikationen och värmebehandlingsprotokollet måste bibehållas oavsett geometriändringar. En icke-standard skaftlängd förändrar inte behovet av korrekt härdning och härdning med legerat stål valt för den erforderliga prestandanivån. Pålitliga OEM-tillverkare behandlar icke-standardiserade bultar som tekniska komponenter, inte hårdvaruvariationer.
