Branschkunskap

Hur flänstandsgeometri genererar anti-lossningskraft utan sekundära komponenter

Anti-lossningsmekanismen hos en Halksäkra hexflänsmutter Designen skiljer sig fundamentalt från rådande vridmomentmetoder som nyloninsatser eller deformerade gänglåsmuttrar. Istället för att öka motståndet mot rotation inom gänggränssnittet, arbetar den tandade flänsen vid lagerytan - kontaktytan mellan muttern och substratet - genom att omvandla den axiella klämbelastningen till en mekanisk förregling som motstår rotation direkt vid fogytan. Denna distinktion spelar roll eftersom lager-yta-lossning (rotation som drivs av tvärgående vibrationsinducerad slirning mellan mutterytan och substratet) är den dominerande lossningsmekanismen i högvibrationsenheter, inte lossning av gänggränssnitt, vilket är en sekundär effekt.

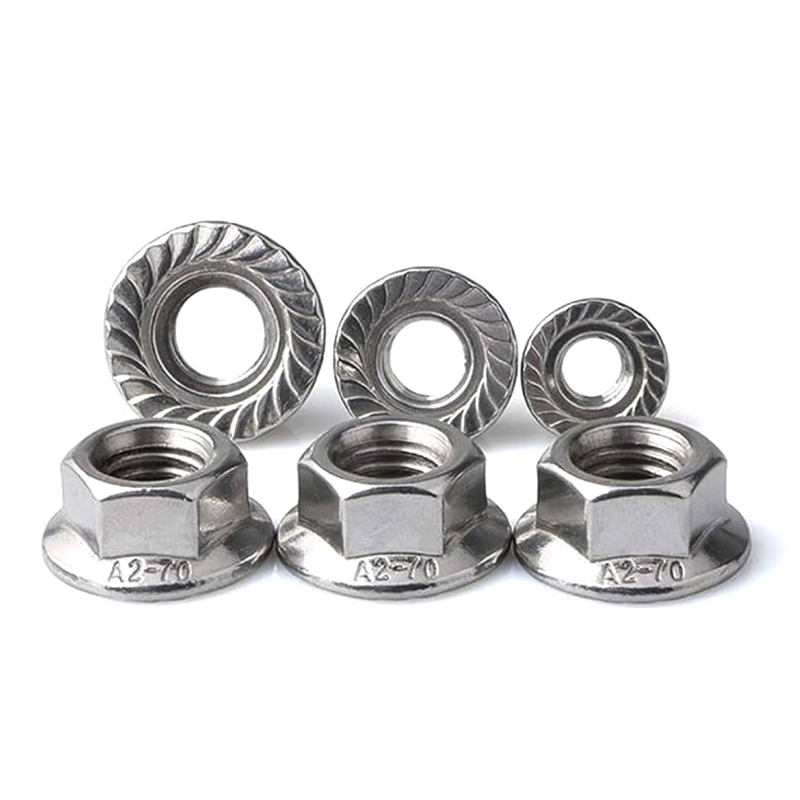

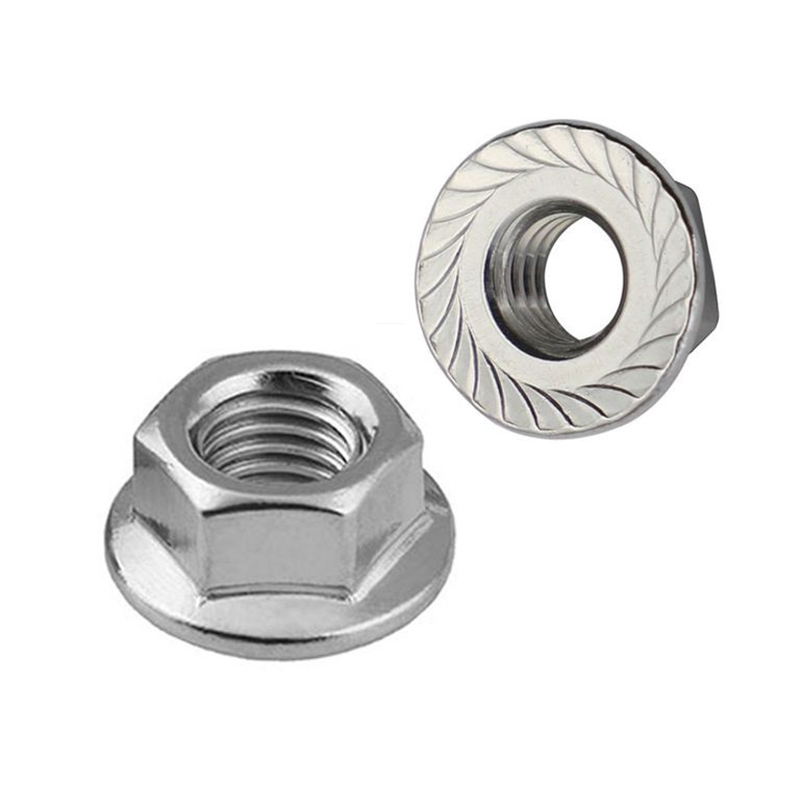

Tandningarna på flänsytan är konstruerade med en specifik asymmetrisk tandprofil: framkanten (i åtdragningsriktningen) har en ytlig rampvinkel på cirka 15–20°, medan bakkanten (i lossningsriktningen) är nästan radiell, med en ytvinkel på 75–90°. Denna asymmetri är nyckeln till den halkfria funktionen. Under åtdragning tillåter den grunda rampen att tanden åker upp över underlagets yta utan att generera överdrivet installationsmoment. Under varje omvänd rotation som induceras av vibrationer, kommer den närmast radiella baksidan i ingrepp med substratets ojämnheter nästan vinkelrätt mot rörelsen, vilket skapar ett låsmotstånd som ökar proportionellt med klämbelastningen som pressar flänsen mot substratet. I praktiska termer betyder detta ju högre bultförspänningen är, desto effektivare är anti-lossningsingreppet - det motsatta beteendet från friktionsbaserade metoder, som försämras när förspänningen går förlorad genom inbäddning eller avslappning.

Tanddjup och tandantal per enhetsomkrets är de två variablerna som bestämmer lagerytans låsmoment för en given klämbelastning. Tandade flänsmuttrar i DIN 6923 använder ett tanddjup på cirka 0,2–0,4 mm beroende på nominell diameter, och tandantalet är vanligtvis 30–60 tänder runt flänsens omkrets. Denna geometri ger en låsande vridmomentkoefficient - förhållandet mellan motståndskraftigt lossningsmoment och applicerad klämbelastning - på cirka 0,08–0,15, tillräckligt för att förhindra lossning under Junker vibrationstestförhållanden (DIN 65151) som gör att standardsexmuttrar släpper helt inom 30 sekunder efter vibrationsinitiering.

Strength Grade 8.8 vs. 10.9 i flänsmutterapplikationer: belastningskapacitet, hårdhet och substratinteraktion

Valet mellan grad 8.8 och grad 10.9 för halkfria sexkantsmutter med flänsmutter i högvibrerande monteringar innebär överväganden utöver enkel belastningskapacitet. Eftersom den tandade flänsen förlitar sig på tandpenetrering i substratytan för att generera dess låsmekanism, är hårdhetsförhållandet mellan mutterflänsen och den passande ytan lika viktigt som de drag- och skyddsbelastningsvärden som används i fogdesignberäkningar. En flänsmutter som är för mjuk i förhållande till substratet kommer att få sina tänder deformerade av substratet snarare än att penetrera det - vilket ger en jämn, platt kontaktyta utan någon mekanisk sammanlåsning. En mutter som är överdrivet hård i förhållande till ett mjukt underlag kommer att skära i stället för att sätta i det, generera metallskräp och skapa spänningskoncentrationer som initierar utmattningssprickor i underlagsmaterialet runt fästhålet.

Grad 10.9 flänsmuttrar i fordons- och anläggningsmaskiner har ett ytterligare processkrav som ofta förbises vid upphandling: när de är galvaniserade måste de genomgå väteförsprödningsavlastning vid 190–210°C i minst 4 timmar inom 4 timmar efter plätering, enligt vad som specificeras i ISO 4042 2–39 stålmatrisen, vätgashalten 3 till HRC. absorption under syrabetning och elektroplätering, vilket kan orsaka fördröjd spröd fraktur under ihållande dragbelastning - ibland timmar eller dagar efter installationen. För applikationer med hög vibration där utmattningslivslängden är det styrande felkriteriet, eliminerar specifikationen av Dacromet eller mekanisk zinkplätering för flänsmuttrar av grad 10.9 denna risk helt, eftersom ingen av processerna involverar syraexponering eller elektrolytisk vätegenerering.

Substratytans tillstånd och dess effekt på tandflänsens ingrepp under drift

Den långvariga anti-lossningsprestandan hos halkfria muttrar med tandade flänsar är känsligare för underlagets yttillstånd än vad de flesta installationsspecifikationer medger. Tandningsdjupet – vanligtvis 0,2–0,4 mm – innebär att ytbeläggningar, kvarnskal, färgskikt och korrosionsprodukter mellan flänsen och underlaget i grunden kan förändra låsmekanismen. När flänständerna griper in genom ett komprimerbart eller sprött mellanskikt snarare än direkt in i basmetallen, verkar den initiala installationen vara korrekt men låsgeometrin stöds av beläggningen snarare än substratet. När beläggningen kryper eller försämras under vibrationer och termisk cykling, förloras tandingreppet gradvis utan någon synlig förändring vid mutterhuvudet.

• Färg- och primerlager — Organiska beläggningar över cirka 80–100 µm total tjocklek (ett vanligt intervall för grundfärger för stålkonstruktioner plus topplack) kommer inte att tillåta tandade tänder att nå basmetallen under installationen vid standardvridmoment. För anslutningar av målade stålkonstruktioner med halkfria hexflänsmutter, bör fästzonen maskeras under målning, eller en punktoperation utföras för att exponera ren metall i brickans kontaktyta före installation. Detta är standardpraxis vid montering av bilkaross i vitt, där målade paneler fästs med tandade flänsmuttrar, men det utelämnas ofta i applikationer med platsinstallerade stålkonstruktioner där ytbehandlingen är mindre kontrollerad.
• Varmförzinkade ytor — Zink-järnlegeringsskiktet av varmförzinkning (vanligtvis 45–85 µm, hårdhet cirka HV 150–250) är betydligt mjukare än det tandade flänsstålet. Tandinträngning i galvaniserat underlag är djupare och mer komplett än i nakna konstruktionsstål, vilket är fördelaktigt för initialt ingrepp. Zinkskiktets lägre utmattningsmotstånd gör dock att upprepad vibrationsbelastning kan göra att tandavtrycken i zinken successivt vidgas genom mikroplastisk deformation, vilket gradvis minskar den mekaniska låsningen. I anslutningar av galvaniserade stålkonstruktioner som utsätts för långvarig dynamisk belastning, rekommenderas periodisk vridmomentverifiering med 12 månaders intervall som en del av underhållsschemat.
• Aluminiumlegeringssubstrat — Motorhus och gjutgods för entreprenadmaskiner i aluminiumlegering (vanligtvis 6061-T6 eller A380 pressgjuten) har en substrathårdhet på HRB 60–75 — vid den nedre gränsen för flänsmutterns grad 8.8 effektiva ingreppsområde. För aluminiumsubstrat, reducering av tandstigningen (ökande tandantal) och användning av en större flänsdiameter fördelar ingreppsbelastningen över fler tänder och förhindrar lokaliserad eftergivenhet av substratet som skulle tillåta muttern att bäddas in helt och förlora sin anti-lossningsfunktion över tiden. Vissa applikationer specificerar dessutom en insatsplatta av härdat stål eller låsbricka mellan den tandade flänsen och aluminiumytan för att ge en kompatibel hårdhetsgränsyta utan att offra låsmekanismen.

Som en tillverkare med lång erfarenhet av att leverera precisionsfästen till fordonsindustrin – där tandade flänsmuttrar används i vibrationsmiljöer med hög cykel och yttillståndskontroll är en integrerad del av produktionsprocessen – tillhandahåller Shanghai Soverchannel Industrial Co., Ltd. applikationsteknisk vägledning om substratkompatibilitet som en del av sin kundsupport, vilket säkerställer att den specificerade sexkantsnötsnötsnötsmuttern utför den angivna Hex-flänsmutterservicen. montering.

Återanvändbarhetsgränser och inspektionskriterier för tandade flänsmuttrar i högtillförlitliga applikationer

Tandade flänsmuttrar är mer återanvändningsbegränsade än vanliga sexkantsmuttrar, men underhålls- och reparationsprocedurer i entreprenadmaskiner och motorservice behandlar dem ofta som fritt återanvändbara komponenter. Att förstå mekaniken bakom tandslitage och inspektionskriterierna som definierar återanvändningsgränsen är avgörande för att bibehålla fogens tillförlitlighet i applikationer där lossningsfel har betydande säkerhets- eller driftskonsekvenser.

Varje installationscykel deformerar plastiskt tandspetsarna när de bäddas in i substratet och orsakar mikronötning på tandens flanker under åtdragningsrotationen. Efter den första installationen ändras tandgeometrin delvis: de nästan radiella baksidorna som ger lossningsmotstånd rundas något av inbäddningsprocessen, och substratavtrycken från den första installationen förblir som grunda urtag. Vid återinstallation på samma plats, kopplar tänderna tillbaka de befintliga avtrycken med mindre plastisk deformation, vilket resulterar i minskat effektivt tandingreppsdjup och lägre låsmomentkoefficient jämfört med första installationen. Forskning på DIN 6923 tandade flänsmuttrar i biltillämpningar indikerar att låsmomentkoefficienten försämras med cirka 15–25 % mellan första och andra installation, och med ytterligare 10–15 % vid varje efterföljande cykel.

• Visuell inspektionskriterier för återanvändning — Tandspetsar bör inte visa någon synlig avrundning eller tillplattning när de ses under 10× förstoring. Flänslagerytan ska vara fri från radiella skåror bredare än 0,1 mm, vilket indikerar överdriven glidning under tidigare installation. Alla tecken på flänsdeformation – synlig förvrängning av plan-till-platta-geometrin eller icke-vinkelräthet hos flänsytan mot gängaxeln – är skäl för avvisning oavsett antal servicecykler.
• Maximala återanvändningscykler beroende på applikationens kriticitet — För säkerhetskritiska anslutningar för fordon (fjädring, styrning, bromssystem) är DIN 6923 flänsmuttrar vanligtvis specificerade som engångskomponenter och måste bytas ut vid varje demontering. För allmänna anläggningsmaskiner och motormonteringsapplikationer är två installationscykler den praktiska gränsen innan låsningsprestanda försämras under tröskeln för vibrationsbenägen drift. Stålkonstruktionsanslutningar som endast dras åt en gång och aldrig avsiktligt lossas är inte föremål för återanvändningscykelgränser utan bör inspekteras för korrosionsinducerad tandnedbrytning under schemalagda underhållsintervaller.
• Överväganden om återanvändning av underlag — Även när en ny flänsmutter installeras ger tidigare tandmärkta substratytor mindre motstånd mot den nya mutterns tänder än jungfruligt material. I kritiska applikationer som kräver garanterad låsprestanda vid återmontering, bör substratytan i fästelementszonen återställas genom bearbetning eller slipning för att exponera en ny lageryta, eller så bör en härdad bricka placeras för att ge en ny ingreppsyta utan att modifiera konstruktionselementet.

Med ett fullständigt inspektionssystem som utvecklats genom år av tillverkning av precisionsfästen för fordonssektorn, producerar Shanghai Soverchannel Industrial Co., Ltd. Non-Slip muttrar med sexkantsflänsmutter enligt DIN 6923 dimensionella och mekaniska krav med dokumenterad tandgeometri verifiering, vilket ger kunder inom bil, anläggningsmaskiner och konstruktionsmaskiner med hög kvalitet för låsning av stålkonstruktioner, motor, prestanda från första installationen till den angivna livslängden.
