I. Vanliga trådsymboler
①Npt (National Pipe Thread): En standard amerikansk avsmalnande rörtråd med en trådvinkel på 60 °, vanligtvis används för allmänna applikationer.
②Pt (British Standard avsmalnande rörtråd): En 55 ° trådvinkel avsmalnande tråd som används allmänt för tätning. Brittiska rörtrådar är fina trådar för att upprätthålla styrka, eftersom djupare grova trådar försvagar rörets ytterdiameter.
③pf (parallell rörtråd): En rak trådtyp som används i röranslutningar.
④g (Whitworth Pipe-tråd): En 55 ° icke-tråkad tätningsrörstråd i Whitworth-familjen. "G" representerar cylindriska rörtrådar, där 55 ° och 60 ° variationerna är baserade på specifika funktionella tillämpningar.
⑤ZG (avsmalnande rörtråd): En konisk trådtyp som vanligtvis finns i vattenrörsbeslag, tidigare betecknat som RC i äldre kinesiska nationella standarder.
⑥metriska vs. tum trådar: Den viktigaste skillnaden är representation - metriska trådar använder tonhöjd (avstånd mellan trådar), medan amerikanska och brittiska trådar definieras av trådar per tum (TPI). Metriska trådar har en 60 ° liksidig profil, brittiska trådar en 55 ° Isosceles -profil och amerikanska trådar en 60 ° -profil. Metriska trådar mäts i millimeter, medan brittiska och amerikanska trådar följer imperialistiska enheter.
⑦PIPE -trådar: Används främst i rörledningsanslutningar, vilket säkerställer en snäv passning mellan interna och externa trådar. Den nominella diametern finns i både raka och avsmalnande former och hänvisar till rörledningens storlek, med den faktiska trådens huvuddiameter som överstiger denna nominella storlek.
⑧nominala diametrar (t.ex. 1/4, 1/2, 1/8 tum): Dessa värden indikerar trådstorleken i det brittiska standardsystemet, mätt i tum.
Ii. Trådstandarder i olika länder
Unified Inch Thread Standard som är allmänt antagen i tumbaserade länder, detta trådsystem innehåller tre serier: grov tråd (UNC), fin tråd (UNF) och extra fin tråd (UNFF), med en extra konstant tonhöjdsserie (UN).
Markeringsmetod: tråddiameter - trådar per tum - seriekod - noggrannhetsgrad.
Exempel:
Grovtråd: 3/8–16UNC–2A
Fin tråd: 3/8–24UNF - 2A
Extra fin tråd: 3/8–32UNFF - 2A
Konstant tonhöjd: 3/8–20UN - 2A
Det första numret (t.ex. 3/8) representerar trådens huvuddiameter i tum, som omvandlas till metrisk genom att multiplicera med 25,4 (t.ex. 3/8 × 25,4 = 9,525mm).
Det andra numret representerar antalet trådar per tum.
Seriekoderna (UNC, UNF, UNFF, FN) definierar trådtyper.
De två sista tecknen (t.ex. 2a) indikerar trådnoggrannhetsgraden.
Omvandling av 55 ° parallella rörtrådar som härrör från den tumbaserade serien, dessa trådar används allmänt över hela världen för att transportera vätskor, gaser och elektriska ledningsanslutningar. Emellertid använder olika länder olika beteckningar, som bör konverteras enligt de internationella jämförelsetabellerna.
Omvandling av 55 ° avsmalnande rörtrådar Dessa trådar har en 55 ° trådvinkel med ett avsmalningsförhållande på 1:16. De används allmänt globalt, men varje land har olika beteckningar, som kan hänvisas till i motsvarande konverteringstabell.
Omvandling av 60 ° avsmalnande rörtrådar med en trådvinkel på 60 ° och ett avsmalningsförhållande på 1:16, används dessa rörtrådar i Kinas maskinverktygsindustri samt i Usa och före detta Sovjetunionen. Kina utsåg dem ursprungligen till "K", senare ändrades till "Z" och överensstämmer nu med "NPT" -standarden. Referenstabeller tillhandahåller gränsöverskridande beteckningsekvivalenter.
Omvandling av 55 ° trapezoidala trådar har dessa trådar en 30 ° profil och är enhetligt internationellt. Deras beteckning förblir konsekvent i olika länder.
Ii. Trådstandarder i olika länder
1.Unified Inch Thread Standard
Detta trådsystem är allmänt antaget i tumbaserade länder och innehåller tre serier: grov tråd (UNC), fin tråd (UNF) och extra fin tråd (UNFF), med en extra konstant tonhöjdsserie (UN).
Markeringsmetod: tråddiameter - trådar per tum - seriekod - noggrannhetsgrad.
Exempel:
Grovtråd: 3/8–16UNC–2A
Fin tråd: 3/8–24UNF - 2A
Extra fin tråd: 3/8–32UNFF - 2A
Konstant tonhöjd: 3/8–20UN - 2A
Det första numret (t.ex. 3/8) representerar trådens huvuddiameter i tum, som omvandlas till metrisk genom att multiplicera med 25,4 (t.ex. 3/8 × 25,4 = 9,525mm).
Det andra numret representerar antalet trådar per tum.
Seriekoderna (UNC, UNF, UNFF, FN) definierar trådtyper.
De två sista tecknen (t.ex. 2a) indikerar trådnoggrannhetsgraden.
2. Konvertering av 55 ° parallella rörtrådar
Ursprunget från den tumbaserade serien är dessa trådar allmänt använda över hela världen för att transportera vätskor, gaser och elektriska ledningsanslutningar. Emellertid använder olika länder olika beteckningar, som bör konverteras enligt de internationella jämförelsetabellerna.
| Land | Koda |
| Porslin | G |
| Japan | G 、 pf |
| Storbritannien | BSP 、 BSPP |
| Frankrike | G |
| Tyskland | R （internt tråd） 、 K （extern tråd） |
| Sovjetunionen | G 、 tp |
| Iso | Rp |
3. Konvertering av 55 ° avsmalnande rörtrådar
Dessa trådar har en 55 ° trådvinkel med ett avsmalningsförhållande på 1:16. De används allmänt globalt, men varje land har olika beteckningar, som kan hänvisas till i motsvarande konverteringstabell.
| Land | Koda |
| Porslin | ZG 、 R （ Extern tråd ） |
| Storbritannien | BSPT 、 R （ Extern tråd ） 、 RC （ Inre tråd ） |
| Frankrike | G （ Extern tråd ） 、 R （ Extern tråd ） |
| Tyskland | R （ Extern tråd ） |
| Japan | Pt 、 r |
| Iso | R （ Extern tråd ） 、 RC （ Inre tråd ） |
4. Konvertering av 60 ° avsmalnande rörtrådar
Dessa rörtrådar med en 60 ° trådvinkel och ett avsmalningsförhållande på 1:16 används i Kinas maskinverktygsindustri samt i USA och före detta Sovjetunionen. Kina utsåg dem ursprungligen till "K", senare ändrades till "Z" och överensstämmer nu med "NPT" -standarden. Referenstabeller tillhandahåller gränsöverskridande beteckningsekvivalenter.
| Land | Koda |
| Porslin | Z （Gammal） NPT （NYTT） |
| USA | NPT |
| Sovjetunionen | B |
5. Konvertering av 55 ° trapesformade trådar
Dessa trådar har en 30 ° -profil och är enhetliga internationellt. Deras beteckning förblir konsekvent i olika länder.
| Land | Koda |
| Porslin | T （ Old ） TR （ Ny ） |
| Iso | Tr |
| Tyskland | Tr |
| Sovjetunionen | Tr |

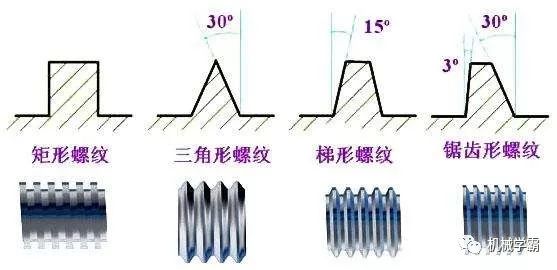

Iii. Trådklassificering
Beroende på användning av trådar kan de delas in i:
1. Internationellt metriska trådsystem
Tråden som antogs av vår nationella standard CNS. Den övre delen av tråden är platt, lätt att vrida, och trådens botten är bågformad för att öka trådens styrka. Trådvinkeln är 60 grader, och specifikationen representeras av M. metriska trådar kan delas upp i grov och fin tonhöjd. Representationen är såsom M8x1.25. (M: Kod, 8: Nominell diameter, 1,25: tonhöjd).
2. Amerikansk standardtråd
Tängens topp och rot är båda platta och styrkan är bättre. Trådvinkeln är också 60 grader, och specifikationen representeras av antalet tänder per tum. Denna typ av tråd kan delas upp i tre nivåer: grov tonhöjd (NC); Fin tonhöjd (NF); Extra finhöjd (NEF). Representationen är såsom 1/2-10NC. (1/2: Yttre diameter; 10: Antal tänder per tum; NC -kod).
3. Unified Thread
Förenade kungariket och Kanada är utvecklat gemensamt av Förenta staterna och Kanada och är den vanligaste brittiska tråden.
Trådvinkeln är också 60 grader, och specifikationen uttrycks i antalet tänder per tum. Denna typ av tråd kan delas upp i grov tråd (UNC), fin tråd (UNF) och extra fin tråd (UNEF). Representationen är 1/2-10UNC. (1/2: Yttre diameter; 10: Antal tänder per tum; UNC -kod).
4. Skarp V -tråd
Toppen och roten är båda spetsiga, med svag styrka, och den används inte ofta. Trådvinkeln är 60 grader.
5. Whitworth -tråd
Tråden som antogs av den brittiska nationella standarden. Trådvinkeln är 55 grader och symbolen är "W". Lämplig för rullningstillverkning. Representationen är W1/2-10 (1/2: ytterdiameter; 10: antal tänder per tum; W-kod).
6. Knuckeltråd
Det är en standardtråd som fastställs av German Din. Det är lämpligt för att ansluta glödlampor och gummislangar. Symbolen är "RD".
7. Rörtråd
Det är en tråd som används för att förhindra läckage och används ofta för att ansluta gas- eller flytande rörbeslag. Trådvinkeln är 55 grader. Det kan delas upp i raka rörtrådar med koden "P.S., N.P.S." och sneda rörtrådar med koden "N.P.T.". Dess avsmalnande är 1:16, det vill säga 3/4 tum per fot.
8. Square Thread
Den har en hög transmissionseffektivitet, näst bolltrådar, men det kan inte justeras med nötter efter slitage, vilket är dess nackdel. Det används vanligtvis för skruvar i viser och trådar av kranar.

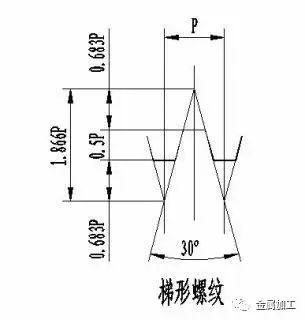

9. Trapezoidal tråd
Det kallas också ACME -tråd. Överföringseffektiviteten är något lägre än för fyrkantiga trådar, men den kan justeras med nötter efter slitage. Den metriska trådvinkeln är 30 grader och den kejserliga trådvinkeln är 29 grader. Vanligtvis används för blyskruven på svarvar. Symbolen är "TR".
10. Buttras tråd
Även känd som Bevel Thread är det endast lämpligt för transmission med en riktning. Såsom skruvuttag, pressorisatorer, etc. Symbolen är "bu".
11. Bolltråd
Det är tråden med den bästa transmissionseffektiviteten. Det är svårt att tillverka och har en mycket hög kostnad. Det används i precisionsmaskiner. Såsom blyskruven för CNC -maskinverktyg.
Indikation på brittiska bultar
LH 2N 5/8 × 3 - 13UNC -2A
(1) LH är vänster tråd (RH är höger tråd, som kan utelämnas).
(2) 2n dubbeltrådstråd.
(3) 5/8 brittisk tråd, ytterdiameter 5/8 ".
(4) 3 bultlängd 3 ".
(5) 13 tråd har 13 tänder per tum.
(6) UNC Unified Standard Thread Grov Pitch.
(7) 2: a nivå passform, extern tråd (3: Tät passform; 2: Medium passform; 1: Löst passform) A: Extern tråd (kan utelämnas), B: Intern tråd.
Imperialtråd
Storleken på en kejserlig tråd uttrycks vanligtvis som antalet trådar per tum trådlängd, kallad "trådar per tum", vilket är exakt den ömsesidiga tonhöjden. Till exempel har en tråd med 8 trådar per tum en tonhöjd på 1/8 tum.
